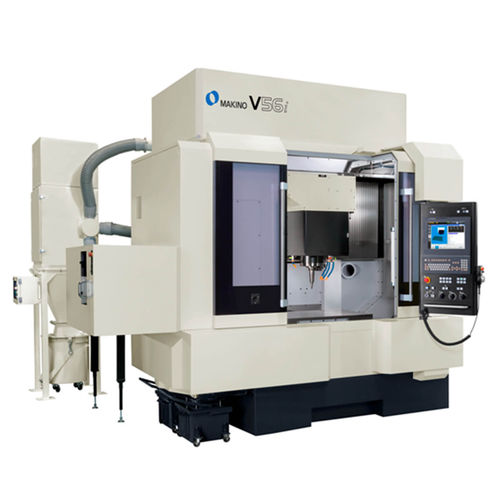

3軸マシニングセンタ V56i

縦型HSK A-63CAT40

高速回転時の振動を最小限にする40番テーパの主軸とマキノ独自のスーパーGI.5制御を搭載して、グラファイト材の高速高精度加工を可能にします。 加工エリアを完全に密封する全閉スプラッシュガードと集塵機を組み込んだグラファイト加工機です。グラファイト粉塵の漏れを防止し、工場環境を常にクリーンに保つことができます。案内面やボールねじの送り機構には、ワイパなどの防塵対策を施しています。また、グラファイト材のほか、鋼材の乾式加工が可能です。 本機は、長時間加工において安定した精度を保証するため、次の機能を装備しています。 ボールねじ内部にベッド温度に同調した冷却液を循環させ、高速移動によるねじの発熱を防止します(ボールねじ軸芯冷却)。さらにボールねじのサポートベアリングやモータ取り付け面にも冷却液を循環させ、発熱を防いでいます。 X軸を長時間の高速移動でも発熱しないよう案内面を冷却しています。機械本体温度に同調させた冷却油をサドル内に循環することで温度を一定に保ちます。 X軸の摺動部は密閉しており、供給する潤滑油で加圧することで、摺動抵抗を大幅に低減します。高速移動に対する応答性を確保しています。 主軸は、マキノ独自の軸芯冷却/アンダーレース潤滑システムを採用、高速回転時の熱歪みを最小限に抑えます。主軸とモータのロータを一体化した構造により、高速運転時の振動を低減して加工面の質を向上します。
