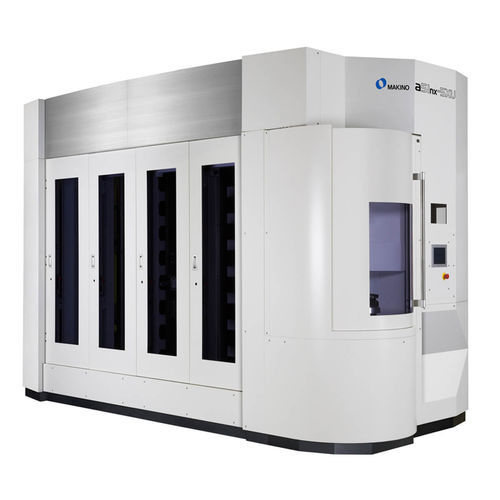

5軸マシニングセンタ a51nx-5XU
横型宇宙産業用医療用

5軸マシニングセンタ
5軸マシニングセンタ
お気に入りに追加する
商品比較に追加する


特徴

軸の数
5軸
主軸の方向
横型
応用
宇宙産業用, 医療用
その他の特徴
高性能, 高生産性, ダイレクトドライブ
X軸移動距離

580 mm
(22.83 in)

Y軸移動距離

640 mm
(25.2 in)

Z軸移動距離

500 mm
(19.69 in)

回転速度

14,000 rpm, 20,000 rpm
(87,965 rad.min-1, 125,664 rad.min-1)

X軸の移動速度

50,000 mm/min
(33 in/s)

Y軸の移動速度

50,000 mm/min
(33 in/s)

Z軸の移動速度

50,000 mm/min
(33 in/s)

最大テーブル積載量

30 kg
(66 lb)

最大ツール重量

12 kg
(26.5 lb)

ツール交換時間

0.9 s

詳細

5軸加工とワークオートメーションを一体化して、多品種少量から中量の航空宇宙、医療、試作品や工具ボディなどの製造に理想的な形態を提供します。 直線3軸(X、Y、Z軸)は、部品加工における高い生産性を実証した横形マシニングセンタa51nxと同じ本体鋳物を採用しました。回転するB軸とC軸は、テーブル・オン・テーブルの5軸機に共通する積み重ねによる剛性不足を排除するため、テーブル一体型の設計としました。この構造内に応答性の高いDDモータ(75 / 150 min-1)を組み込んでいます。また工作物を取り付けるC軸の周りには干渉物が少なく、主軸の接近性は抜群です。 早送り速度 毎分60 mの直動軸は、加速度1Gの優れた俊敏性を有しています。コラムを案内する2本のX軸のガイドを段違い(スラントベッド)にしました。 これによりZ軸方向の剛性を損なわずにコラムを軽量化することができ、高い加速性能を実現しています。ボールねじおよび軸受ブラケットへベッド温度 に同調した冷却液を送り込むことで、長時間の高速移動による発熱を抑えます。
