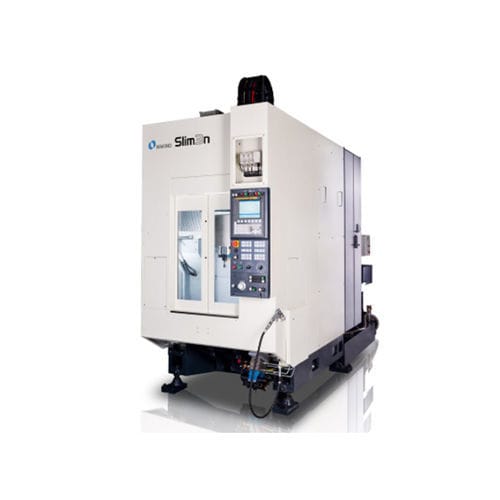

3軸マシニングセンタ Slim3n
縦型HSK-A5026ツール

3軸マシニングセンタ - Slim3n - MAKINO Milling Machine - 縦型 / HSK-A50 / 26ツール
3軸マシニングセンタ - Slim3n - MAKINO Milling Machine - 縦型 / HSK-A50 / 26ツール
3軸マシニングセンタ - Slim3n - MAKINO Milling Machine - 縦型 / HSK-A50 / 26ツール - 画像 - 2
3軸マシニングセンタ - Slim3n - MAKINO Milling Machine - 縦型 / HSK-A50 / 26ツール - 画像 - 3
お気に入りに追加する
商品比較に追加する


特徴

軸の数
3軸
主軸の方向
縦型
スピンドル
HSK-A50
ツールステーション数
26ツール
その他の特徴
高性能, コンパクト
X軸移動距離

500 mm
(19.69 in)

Y軸移動距離

400 mm
(15.75 in)

Z軸移動距離

400 mm
(15.75 in)

回転速度

8,000 rpm, 16,000 rpm
(50,265 rad.min-1, 100,531 rad.min-1)

X軸の移動速度

最少: 1 mm/min
(0 in/s)

最大: 20,000 mm/min
(13 in/s)

Y軸の移動速度

最少: 1 mm/min
(0 in/s)

最大: 20,000 mm/min
(13 in/s)

Z軸の移動速度

最少: 1 mm/min
(0 in/s)

最大: 20,000 mm/min
(13 in/s)

最大テーブル積載量

400 kg
(882 lb)

詳細

大量生産の業界では、短納期、高品質、低コストといったお客様の要求を実現することが、工作機械設計者にとって常に課題となっています。マキノは、革新的なマシニングセンタ、技術、プロセスノウハウにより、品質と信頼性をもたらすことで知られています。マキノの新型コンパクト立形マシニングセンタSlim3nは、大量生産に対応する高性能で高効率な加工を提供します。Slim3nは、加工工程の最大化、柔軟性の向上、スムーズなワークフローの実現、各種自動化に焦点を当てた幅広い部品加工アプリケーションに最適です。 Slim3nは固定テーブル設計を採用し、より大きな包絡線、より高い治具重量、幅広い加工アプリケーションを可能にするシンプルなインターフェースの要求に応える治具設計の柔軟性をお客様に提供します。有限要素解析(FEA)設計技術は、究極の性能と一貫した結果を得るために、構造剛性とねじれ剛性を最適化するために採用されました。機械の構造構成は、優れた構造剛性を実現する1対の長い支柱とともに、クローズド・フレーム・タイプの設計に基づいている。 マキノのスピンドル技術におけるリーダーシップは世界的に有名である。主軸剛性、高速化、予圧の一定化、多面バランス、振動の最小化、熱膨張の低減は、マキノが革新的な設計と製造による主軸製造技術によって開拓してきた重要なテーマです。

---
