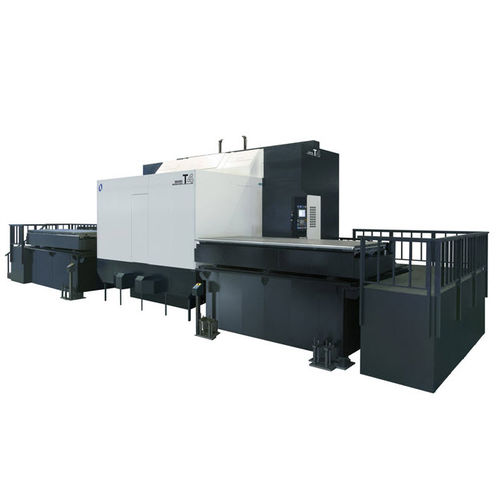

5軸マシニングセンタ T4
横型120ツール大きなワークピース

5軸マシニングセンタ
5軸マシニングセンタ
5軸マシニングセンタ
お気に入りに追加する
商品比較に追加する


特徴

軸の数
5軸
主軸の方向
横型
ツールステーション数
120ツール
応用
大きなワークピース, チタン用
その他の特徴
高生産性, 剛性, 高出力
X軸移動距離

4,200 mm
(165.35 in)

Y軸移動距離

2,000 mm
(78.74 in)

Z軸移動距離

1,000 mm
(39.37 in)

回転速度

4,000 rpm, 8,000 rpm
(25,133 rad.min-1, 50,265 rad.min-1)

出力

100 kW
(135.96 hp)

X軸の移動速度

16,000 mm/min
(10 in/s)

Y軸の移動速度

16,000 mm/min
(10 in/s)

Z軸の移動速度

16,000 mm/min
(10 in/s)

最大テーブル積載量

5,000 kg
(11,023 lb)

最大ツール重量

30 kg
(66.1 lb)

ツール交換時間

20 s

詳細

大型の航空機部品のエッジフレームやパイロン、隔壁など、難削材を使った部品を高能率に加工します。切りくず除去量と工具寿命を飛躍的に向上します。 T4 は難削材加工に必要な多くの技術を搭載しています。 高い剛性のチルト主軸により優れた生産性と品質を実現します。回転数は毎分4000回転で、150kWで1500Nmのトルクがあります。 頑丈な箱形鋳物により本体の剛性を確保しています。全軸すべり案内面で送り速度は 16,000mm/minです。 しゅう動面の摩擦力制御技術と送り軸の高応答サーボ技術により、加工振動を能動的に減衰させることで、切削状態を安定させるアクティブダンプニング機能。切りくず除去率と工具の寿命を向上させます。 大流量高圧スルースピンドルクーラントにより切削点を潤滑して、工具刃先への切りくずの溶着と熱的な損傷を抑えることが可能です。
