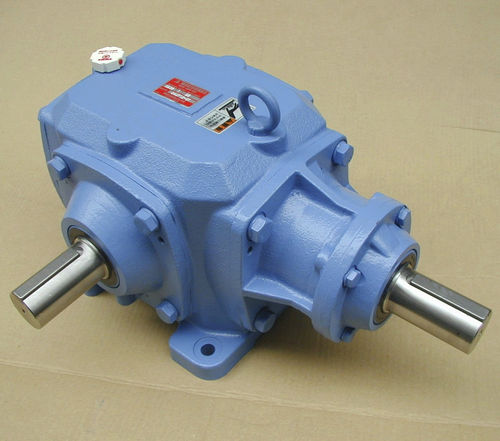

スパイラルベベルギア歯車減速機 SB series

直交軸中実軸コンパクト

特長 静かな運転 - 高速回転で、円滑な運転が得られます。 小型で軽量 - コンパクトで大きな容量が得られ、軽量です。 強力で堅牢 - 歯車・軸受は勿論、強度を十分に考慮してありますので、強力・堅牢で永年の使用に耐えられます。 広汎な用途 - 軸配置を50種準備してありますので、あらゆる据付にも応じられます。また歯車比を1/1、1/2と用途に合せて御使用願えます。 構造 歯車はマガリバカサ歯車を採用し、特殊鋼にて熱処理後ラッピング仕上を施し精度向上を図っています。 軸は炭素鋼にて熱処理を施し、曲げ強度にも耐えられるように十分に考慮してあります。 軸受は円スイコロ軸受を使用し、各軸のラジアル荷重およびスラスト荷重を受けています。 軸受配置は、A軸が片持支持、B軸は両持支持です。（ただしB、C軸においてもハウジング付のものは片持支持となります。） ギヤケースは強力な鋳鉄製箱形です。 潤滑は、油浴潤滑方式で、ギヤケースの底を油槽として歯車の一部が油に浸りながら回転するため、細かい飛沫がギヤケース内に充満して歯車及び軸受を潤滑します。 シールは回転部分についてはオイルシートを採用し、固定部分についてはO－リングまたは液状パッキン等にて外部に漏洩しないように留意しています。
