4-20 mAシグナルコンディショナー SGA A

増幅器OEMDINレール

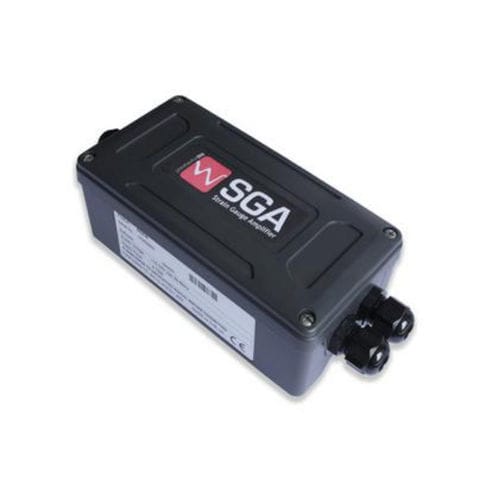

ストレインゲージアンプは，荷重，力，圧力，トルクなどのストレインゲージブリッジセンサを1個または複数個使用するための高性能シグナルコンディショナーです。 SGA A&D は、ロードセル用のストレインゲージ信号コンディショニングを行い、広い帯域幅と広い入力信号レンジを提供します。このデバイスはACまたはDC電源から電源を供給することができ、最大4個の350オームのストレインゲージブリッジを励磁することができます。 コンディショニングされた出力信号は、0-20 mA, 4-20 mA, 0-10 V, 0-5 V, ±5 V, ±10 Vから選択することができます。 オプションは以下の通りです。オプションとして、絶縁型DC電源、DINレールマウントがあります。 IP67 NEMA4 バルクヘッド取り付け可能な防水ケースで提供され、AC または DC 電源オプションで利用できます。ストレインゲージ・シグナルコンディショニングモジュールは、堅牢でCEに完全に準拠しています。 セットポイントリレー、通信、表示オプションを備えたデジタルバージョンのストレインゲージ信号調整モジュールについては、計量用ロードセルアンプディスプレイLCA20をご覧ください。 ロードセル信号のコンディショニングに最適なストレインゲージアンプ 試験・計測用途に最適な1〜5kHzの調整済みフィルタ搭載 スイッチとファイントリムポテンショメータにより、0.1〜30mV/Vの感度を選択可能 オフセットはスイッチとファイントリムポテンショメータにより±70%FSまで選択可能 標準的な電圧または電流フォーマットのアナログ出力が選択可能 SGA A&D (メイン写真) はケース付きで、オプションとして左図の DIN レールマウントケース (D4) があります。 ブリッジ接続可能(SGABCM) ハーフまたはクウォーターブリッジ接続用(SGABCM) ローカルおよびリモートシャント校正を提供 ハーフブリッジとクオーターブリッジをサポート 高安定抵抗器 SGA A/D の全バリエーションと互換性あり 簡単な取り付け
