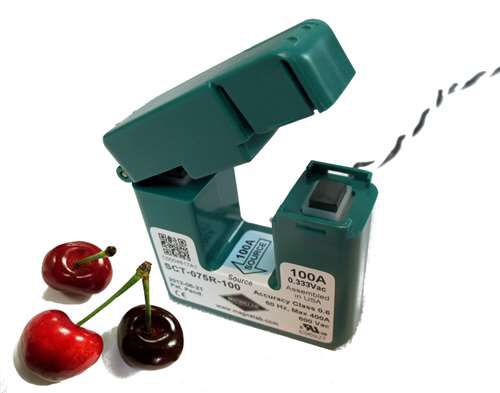

変圧器電流センサー SCT-075R

ACスプリットコア

SCT-075Rスプリットコア電流センサ SCT-075Rスプリットコア電流センサシリーズは、ANSIの収益グレードに従ってC57.13精度クラス0.6と分類されています。 これらの製品は、0.25度の優れた位相角と、他のタイプのAC電流センサではまれな比類のない直線性を提供します。 それは、中心導体を通過する250アンペアの最大容量を有する。 最大250アンペアの入力は、0.333ボルトの出力にこのスプリットコアCTによって変換されます。 SCT-075R | 特徴 •直線性精度± 0.5% •位相角± 0.25% •定格入力最大250アンペア •定格電流の 10% ～ 120% の精度 •30Hz～1,000Hz •8フィートツイストペアリードで動作します •UL規格認定、CE、RoHS準拠 •最大電圧:600V (裸導体上) •出力0.333ボルトAC定格電流 SCT-075R |説明 これらのタイプの変圧器は、既に設置されている電気配線に取り付けるのに特に適しています。 これは、単に前記導体の周りをスナップすることができ、自己ロック機構を有するためである。 裸導体の最大電圧は600ボルトです。 SCT-075Rは、50、100、200、250アンペアの定格で入手可能で、0.79インチ幅の開口部があります。 一方、定格出力が0.333ボルトの同様の製品は、SCT-3000スプリットコア電流変圧器ですが、最大3000アンペアを収容することができます。 SCT-075Rの電流トランス設計により、どちらの方法でも 0.5 パーセントの直線性精度が得られます。 これにより、推定計算が実際の結果に非常に近いものになります。 この精度は、定格電流の 10% ～ 120% に維持されます。 位相角は0.25度で、定格入力は最大250アンペアです。
