変圧器電流センサー SCT-125W series

DINレールAC三相

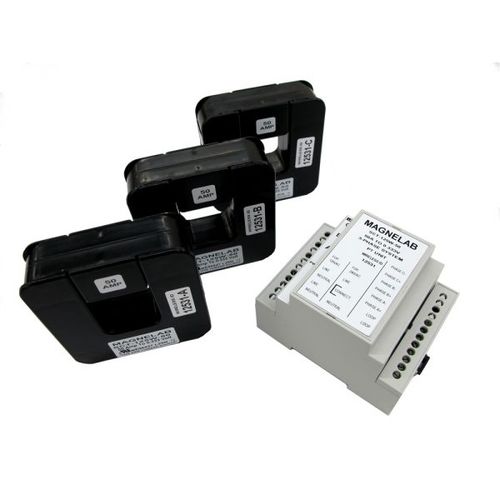

0.333Vac出力 1.25インチSCT開口部 マグネラボのSCT-125Wスプリットコア3相ワイヤレス電流センサシリーズは、小型のスプリットコアワイヤレスAC電流センサシステムで、既存の電気配線に追加の配線や接続をすることなく、導体の周りにスナップさせて設置を簡素化するのに最適です。最大800アンペアのAC入力電流を、0.333Vまたは1.0V RMSの出力電圧に変換します。 各CTには、測定された電流を電源とする無線周波数リンクが含まれており、5A以上の電流の場合はコントローラ（PTユニット）とリンクします。内容物は、3つのACワイヤレススプリットコア電流センサーと1つのコントローラ（PTユニット）です。コントローラーは、3つのリモートCTに振幅と位相の両方で対応する3つの出力を備えています。 代表的な用途 このタイプのデバイスは通常、記録、データロギング、エネルギー管理、電力監視、コスト配分に使用されます。すべてのSCTデバイスは、セルフロック機構を備えています。さらに、コントローラをDINレールに取り付けることも可能です。 オプションと一般仕様 より多くのアンペアに対応するトランスが必要な場合は、最大1500アンペアに対応するワイヤレスカレントトランスSCT-200Wも取り扱っています。SCT-125Wの電流トランスの比率は、最大800アンペアの入力電流を受けて、0.333ボルトの出力を提供します。直線性の精度は、定格電流の10％から130％まで、いずれも1％です。また、定格電流時の位相角は1度以下です。SCT-125Wの動作および測定周波数は60Hz（欧州およびその他の地域ではご要望に応じて50Hz）で、測定範囲は10mです。各ワイヤレスCTは外部電源を必要としませんが、コントローラにはAC120Vまたは240Vが必要です。
