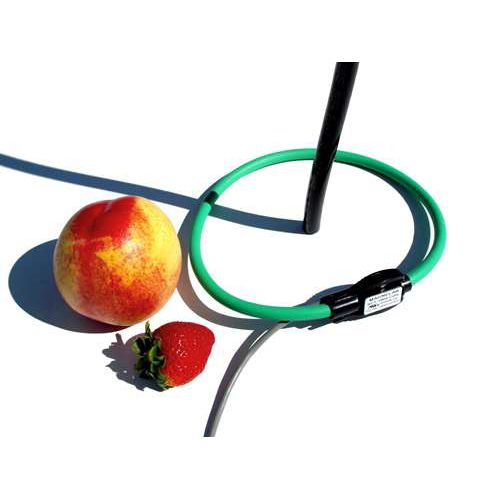

RCT-2400 フレキシブルロゴフスキコイル
RCT-2400 単相フレキシブルロゴフスキコイル(ロープCT)は、0.333ac の出力と業界をリードする 0.5% の直線性精度で最大15,000アンペアのAC電流を測定します。 この製品は、60Hzで動作する場合、プライマリを介して1000アンペアで0.070ボルトのACの出力を提供します(50Hzのとき、出力は1000Aあたり58.33mVです)。 長さ24インチ、直径8インチで、非常に柔軟です。
RCT-2400 フレキシブルRogowskiコイル | 説明
フレキシブルRogowskiコイルはコネクタ接合部で開き、バスバーや既存のケーブルに数秒で取り付けることができます。 RCT-2400-000はインテグレーターなしで販売されています。 このロゴフスキ・コイルを単相積分器で購入するには、RCT-2400-250~RCT-2400-3000を参照してください。
スペースが限られているエリアでは、RCT-2400(RCT-350T)のユニークな形状バージョンを購入することができます。これは、形状のため「ティア・ドロップ」とも呼ばれます。 インテグレータの有無にかかわらず購入することもできます。 コイルは個別に購入することも、複数のコイルを0.333ボルトのAC出力に統合し、積分器と電源を備えたRCS-2400三相フレキシブルAC電流センサシステムの一部として購入することもできます。
最も一般的な用途
RCT-2400 の直線性精度は 0.5% です。 適切なインテグレータを組み込むには、測定ニーズを把握することが重要です。 コイル自体には外部電源は必要ありませんが、積分器には12~30VのACまたはDCが必要です。 これは、別のオプションとしてMagnelabから購入することができます。 RCT-2400を特定のパワーメーターで使用する場合は、インテグレーターは必要ありません。 これらのメーターには、Magnelabコイルで動作するように設計されたインテグレーターが内蔵されています。
---
