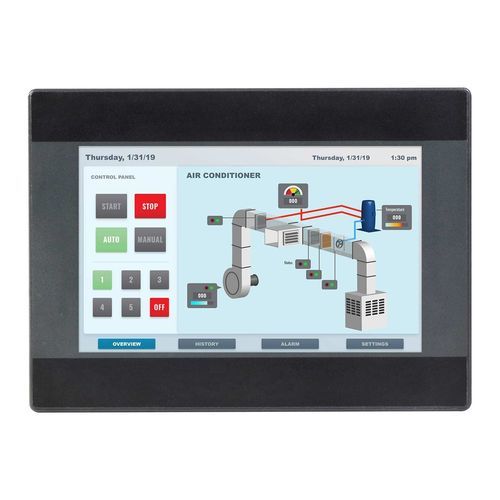

ベーシックシリーズとして、シンプルなHMI機能を必要とするアプリケーションに、高品質なユニットを低価格で提供します。無償のソフトウェアとの組み合わせにより、Basic シリーズは非常にお得です。ULや追加機能が必要な場合は、Advanced/Smart HMIシリーズをご覧ください。
∂ セキュリティ、データロギング
∂ トレンド、プロット
パススルー ∂ モード
∂ マクロ
∂ シリアルとイーサネット
システム構成
メモリ(RAM) 128 MB
メモリ(フラッシュ) 128 MB
RTC 内蔵
入出力ポート
シリアル 1 x DE9P COM1:RS-232、COM2:RS-485 2線式または4線式
LAN 1 x 10/100ベースT RJ-45
CANbus N/A
USBホスト 1 x USB 2.0
USBクライアント N/A
オーディオ N/A
ビデオ N/A
Wi-Fi N/A
HDMI® N/A
SDカードスロット N/A
ディスプレイ
サイズ(幅×高さ) 5.98×3.58インチ[152×91mm](mm
最大表示色色数 16M
輝度(cd/m²) 300
視野角(H°/V°) 140/120
コントラスト比 500:1
バックライト寿命 30,000 以上
アクティブエリア精度 縦(X)±2%、横(Y)±2
電気的特性
入力電圧 10.5~28.0 VDC
入力電流 500 mA @ 24 VDC
入力電力 12 W
パワーアイソレーション内蔵
絶縁抵抗 50 MΩ (500 VDC) 以上
メカニカル
エンクロージャー プラスチック、チャコールグレー
PCBコーティング N/A
寸法(幅×高さ×奥行き) 7.89×5.77×1.34 インチ [200.4×146.5×34 mm] 重量
正味重量 約1.15 lbs.[0.52 kg]
環境条件
動作温度 32° ~ 122°F (0° ~ 50°C)
保管温度 -4° ~ 140°F (-20° ~ 60°C)
相対湿度 10% ~ 90% (結露しないこと)
耐振動 10~25Hz (X、Y、Z方向、2G、30分)
認証規格 CE、RoHS
ソフトウェア
EBPro (v6.00.01.174以降)、Modbus、VNCサーバー
---
