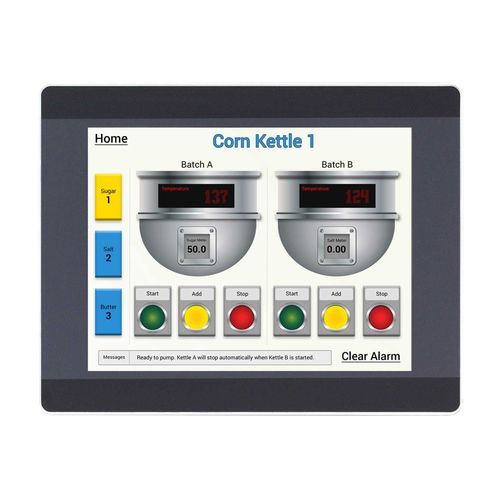

アドバンストシリーズの中で、最も低価格な9.7インチHMIです(非ULモデル)。このユニットは、無料のプログラミングソフトウェアでより高度な機能を活用し、その強化された機能に対して優れた価値を提供するものです。より具体的なIIoT機能をお求めの場合は、Smart HMIシリーズをご覧ください。
- 強化されたグラフィックス、アニメーション
- 強化されたセキュリティ
- 電子メール通知
- レシピ、データロギング、パイチャート
- トレンドグラフ、円形トレンド
- リモートアクセス(イージーアクセス2.0)
システム構成
メモリ(RAM) 256MB
メモリ(Flash) 512 MB
RTC内蔵
入出力ポート
シリアル 1 x DE9P COM1:RS-232
1 x DE9S COM2:RS-485 2線または4線、COM3:RS-485 2線式
LAN 1 x 10/100ベースT RJ-45
CANbus N/A
USBホスト 1 x USB 2.0
USBクライアント N/A
オーディオ N/A
ビデオ N/A
Wi-Fi N/A
HDMI® N/A
SDカードスロット N/A
ディスプレイ
サイズ(幅×高さ) 7.78 x 5.83 インチ [197 x 148 mm]
最大表示色色数 262K
輝度(cd/m²) 350
視野角(H°/V°) 140/130
コントラスト比 500:1
バックライト寿命(時間) 30,000 以上
アクティブエリア精度 縦(X)±2%、横(Y)±2
電気的特性
入力電圧 24 ± 20% VDC
入力電流 500 mA @ 24 VDC
入力電力 12 W
パワーアイソレーション内蔵
絶縁抵抗 50 MΩ(DC500V時)以上
メカニカル
エンクロージャー プラスチック、チャコールグレー/シルバー
PCBコーティング あり
寸法(幅×高さ×奥行き) 10.26×8.00×1.44 インチ [260.6×203.1×37 mm] 正味重量
正味重量 約1.87 lbs.[0.85 kg]
環境条件
動作温度 32° ~ 122° F (0° ~ 50° C)
保管温度 -4° ~ 140° F (-20° ~ 60° C)
相対湿度 10% ~ 90% (結露なきこと)
耐振動 10~25Hz (X、Y、Z方向、2G、30分)
認証規格 CE、RoHS
ソフトウェア EasyBuilder Pro(v6.00.01.174以降)、EasyAccess 2.0(オプション)、MQTT、VNC
---
