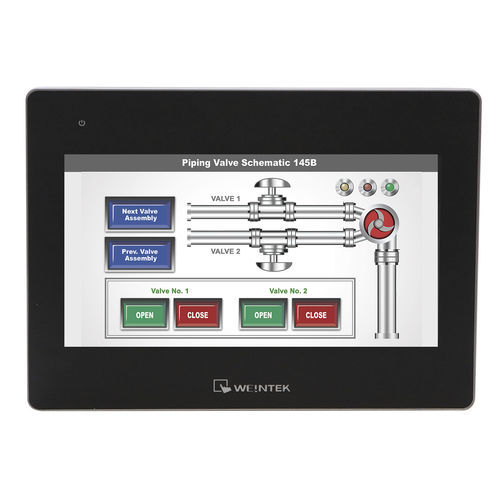

IIoTの機能を最大限に発揮するパワフルな10.1インチデュアルイーサネットポートHMIです。洗練された機能を搭載。MQTT、Sparkplug B、WebView、SQLなどの洗練された機能を搭載しています。この最適なサイズの10.1インチスクリーンとM02 Wi-Fi Expansion Moduleを組み合わせると、柔軟な接続ソリューションが1つのパッケージに統合されます。CANbus、OPC UAクライアントまたはサーバーをサポートします。
∂ M02 Wi-Fi拡張モジュール*によるワイヤレス対応
∂ 高速な画面更新機能
∂ エッジゲートウェイ機能搭載
∂ アラームのメール通知機能
∂ レシピ機能、PDF リーダー
∂ SQL データベース、データベースサーバー、OPC-UA サーバー
システム構成
メモリ(RAM) 1 GB
メモリ(Flash) 4 GB
RTC 内蔵
入出力ポート
シリアル 1 x DE9P COM1:RS-232、COM3:RS-232**,
1 x DE9S COM2:RS-485 2線または4線、COM3:RS-485 2線式、CANbus
LAN 1 x 10/100 Base-T RJ-45、1 x GbE RJ-45
CANbus 有 (CANopen, CANbus 2.0A/2.0B, SAE J1939 プロトコル)
USBホスト 1 x USB 2.0
USBクライアント N/A
オーディオ N/A
ビデオ N/A
Wi-Fi* M02 Wi-Fi拡張モジュール(オプション - 注釈を参照)
HDMI® N/A
SDカードスロット N/A
ディスプレイ
サイズ(幅×高さ) 8.82 x 4.96 インチ [224 x 126 mm]
最大表示色カラー 16.7M
輝度(cd/m²) 350
視野角(H°/V°) 160/140
コントラスト比 500:1
バックライト寿命(時間) 50,000 以上
アクティブエリア精度 縦(X)±2%、横(Y)±2
電気的特性
入力電圧 24 ± 20% VDC
入力電流 1 A @ 24 VDC
入力電力 24 W
パワーアイソレーション内蔵
絶縁抵抗 50 MΩ(DC500V 時)以上
メカニカル
エンクロージャー プラスチック、チャコールグレー
PCBコーティング あり
寸法(幅×高さ×奥行) 10.67×8.39×1.50 インチ [271×213×38 mm] パネルカットアウト(幅×高さ) 10.24×7.95 インチ [260×202 mm
パネルカットアウト(幅×高さ) 10.24 x 7.95 インチ [260 x 202 mm]
正味重量 約2.65 lbs.[1.2 kg]
---
