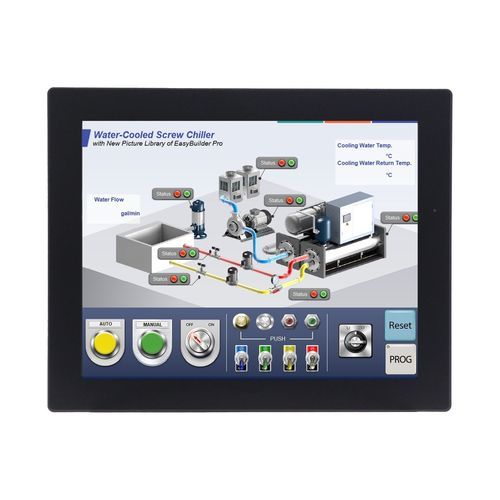

アルミニウム製筐体にパワフルな15インチデュアルイーサネットポートHMIを搭載し、IIoTの機能を最大限に必要とするアプリケーションに高性能なプラットフォームを提供します。洗練された機能には以下が含まれます。MQTT、Spartkplug B、Webview、SQLなど。
- 高速画面更新
- デュアルイーサネットポート
- エッジゲートウェイ機能内蔵
- 強化されたグラフィックスとセキュリティ
- メールによるアラーム通知とレシピ機能
- PDFリーダー
システム構成
メモリー(RAM) 1 GB
メモリ(フラッシュ) 4 GB
RTC内蔵
入出力ポート
シリアル 1 x DE9P COM1:RS-232、COM3:RS-232
1 x DE9S COM1:RS-485 2線または4線、COM3:RS-485 2線式
LAN 1 x 10/100 Base-T RJ-45、1 x GbE RJ-45
CANbus N/A
USBホスト 1 x USB 2.0
USB クライアント N/A
オーディオ 1 x オーディオライン出力 - 3.5 mm、内蔵モノラルスピーカー
ビデオ N/A
Wi-Fi N/A
HDMI® N/A
SDカードスロット 1 x セキュアデジタル(SD/SDHC)メモリーカードソケット、最大32GB
ディスプレイ
サイズ(幅×高さ) 12.00×9.00インチ[304.7×228.5 mm]
最大表示色色数 16.2M
輝度(cd/m²) 400
視野角(H°/V°) 178/178
コントラスト比 1000:1
バックライト寿命(時間) 50,000 以上
アクティブエリア精度 縦(X)±2%、横(Y)±2
電気的特性
入力電圧 24±20% VDC
入力電流 1.3 A @ 24 VDC
入力電力 31.2 W
パワーアイソレーション内蔵
絶縁抵抗 50 MΩ(DC500V 時)以上
メカニカル
アルミニウム製エンクロージャー
PCBコーティングあり
寸法(幅×高さ×奥行) 14.41×11.54×1.90 インチ [366×293×48.2 mm] カットアウト寸法(幅×高さ) 13.86×10.98 インチ [352×279 mm
カットアウト寸法(幅×高さ) 13.86×10.98インチ[352×279mm](mm
正味重量 約5.73 lbs.[2.6 kg]
環境条件
動作温度 32° ~ 122°F [0° ~ 50°C]
保管温度 -4° ~ 140°F [-20° ~ 60°C]
相対湿度 10% ~ 90% (結露なきこと)
耐振動 10~25Hz (X、Y、Z方向、2G、30分)
---
