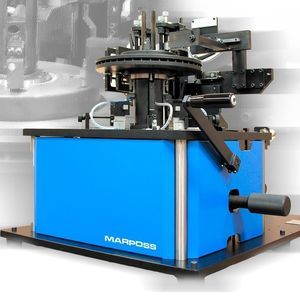

幾何学測定機 M62 series

次元ダイレクト接触自動

M62製品ラインには、複数種類のギアの寸法と機能の検査用に、多彩な測定装置が用意されています。マーポスのギア検証用ソリューションでは、高精度な工具と堅牢な技術を利用して、現場環境で製造プロセスを制御するための適切な測定方法を提供します。すべての測定システムは、Microsoft Windows®対応のギア解析専用ソフトウェアであるGear AddOnをすぐに使用できるようになっています。 ギアの工程管理のすべての検査要件に対応するために、M62ギア検査ラインにはマニュアルゲージ装置に加えて自動マシンも含まれています。 マーポスは、工程に沿った特定の操作に従って、以下の検査を行うためのソリューションを提供できます。 • 寸法パラメーター：OBD、ピッチ円直径、歯底円直径、OBR、ID、距離、面同士の平行度と直角度、および形状誤差 • 機能パラメーター：ギアローラー検査（Fi"、fi"、Fr"、Aa"、FTT、Nicks） 測定装置を校正する場合、ゲージの機能に応じて、検査する生産ギアと同様の形状のマスターギアを使用するか、または機能ゲージの場合は完成品に近いモニターギア等を使用します。 マーポスは、標準ゲージ鋼（62-64 HRC）または高速度工具鋼（HSS）で製造し、TiNコーティングなどの表面処理を施したマスターを一式揃えて提供できます。 すべてのマスターギアは、DIN 3961-3962仕様に従って認証されています。 すべてのM62ゲージシステムは、マーポス製の革新的な各種インターフェースおよび工業用コンピューターに接続できます。専用のGear AddOnソフトウェア（Microsoft Windows®とMarposs QuickSPC™に対応）を使用して、正確なギア解析を実行して、直交座標や極座標のグラフィックで表示できます。
