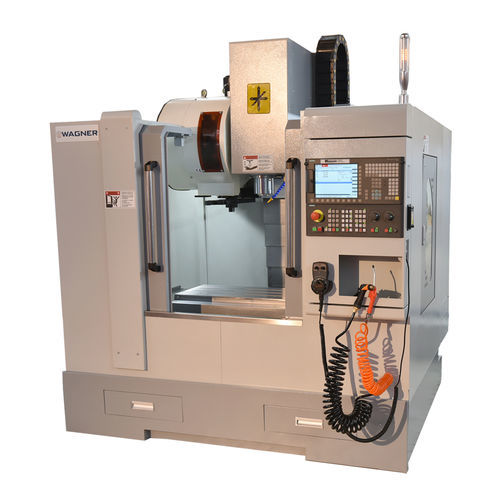

縦型マシニングセンタ WMC series
3軸SK4016ツール

縦型マシニングセンタ - WMC series - Maschinen WAGNER Werkzeugmaschinen GmbH - 3軸 / SK40 / 16ツール
縦型マシニングセンタ - WMC series - Maschinen WAGNER Werkzeugmaschinen GmbH - 3軸 / SK40 / 16ツール
縦型マシニングセンタ - WMC series - Maschinen WAGNER Werkzeugmaschinen GmbH - 3軸 / SK40 / 16ツール - 画像 - 2
縦型マシニングセンタ - WMC series - Maschinen WAGNER Werkzeugmaschinen GmbH - 3軸 / SK40 / 16ツール - 画像 - 3
縦型マシニングセンタ - WMC series - Maschinen WAGNER Werkzeugmaschinen GmbH - 3軸 / SK40 / 16ツール - 画像 - 4
縦型マシニングセンタ - WMC series - Maschinen WAGNER Werkzeugmaschinen GmbH - 3軸 / SK40 / 16ツール - 画像 - 5
縦型マシニングセンタ - WMC series - Maschinen WAGNER Werkzeugmaschinen GmbH - 3軸 / SK40 / 16ツール - 画像 - 6
縦型マシニングセンタ - WMC series - Maschinen WAGNER Werkzeugmaschinen GmbH - 3軸 / SK40 / 16ツール - 画像 - 7
お気に入りに追加する
商品比較に追加する


特徴

軸の数
3軸
主軸の方向
縦型
スピンドル
SK40
ツールステーション数
16ツール
その他の特徴
リニア エンジン
X軸移動距離

600 mm, 800 mm, 1,130 mm
(23.62 in, 31.5 in, 44.49 in)

Y軸移動距離

400 mm, 500 mm, 570 mm
(15.75 in, 19.69 in, 22.44 in)

Z軸移動距離

450 mm, 550 mm, 570 mm
(17.72 in, 21.65 in, 22.44 in)

回転速度

最大: 10,000 rpm
(62,832 rad.min-1)

最少: 80 rpm
(503 rad.min-1)

X軸の移動速度

10,000 mm/min
(7 in/s)

Y軸の移動速度

10,000 mm/min
(7 in/s)

Z軸の移動速度

10,000 mm/min
(7 in/s)

最大テーブル積載量

300 kg, 500 kg, 800 kg
(661 lb, 1,102 lb, 1,764 lb)

最大ツール重量

7 kg
(15.4 lb)

位置決め精度

0.01 mm
(0.00039 in)

繰返し精度

0.007 mm
(0.00028 in)

ツール交換時間

2 s

総重量

3,500 kg, 5,000 kg, 7,000 kg
(7,716.18 lb, 11,023.11 lb, 15,432.36 lb)

全長

1,900 mm, 2,620 mm, 3,200 mm
(74.8 in, 103.1 in, 126 in)

全幅

1,700 mm, 2,080 mm, 2,350 mm
(66.9 in, 81.9 in, 92.5 in)

全高

2,240 mm, 2,525 mm
(88.2 in, 99.4 in)

詳細

- ECOバージョン - クロステーブル、Cデザイン - ダイナミック - クロス移動量:400~500mm - 長手方向移動量:600~1,000mm

---
