アルミニウムプロファイル 50 series
アルマイト処理されたアルミ製溝付長方形断面式

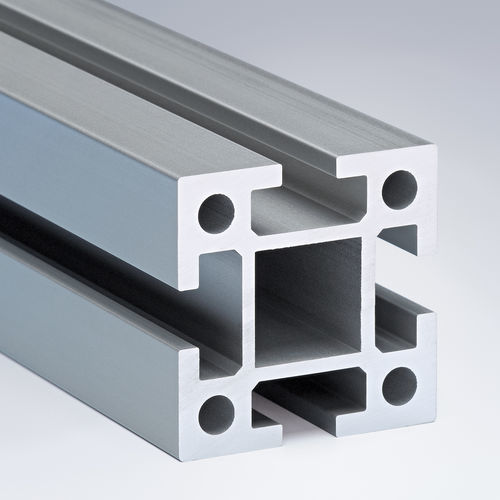

アルミニウムプロファイル - 50 series - Maschinenbau Kitz GmbH - アルマイト処理されたアルミ製 / 溝付 / 長方形断面式
アルミニウムプロファイル - 50 series - Maschinenbau Kitz GmbH - アルマイト処理されたアルミ製 / 溝付 / 長方形断面式
お気に入りに追加する
商品比較に追加する

特徴

素材
アルミニウム, アルマイト処理されたアルミ製
形状
溝付, 長方形断面式
応用
建築用, フレーム, クリーンルーム用, 重荷重用, 手すり用, 機械の骨組み及び枠組み用, マシン保護用, プラットフォーム用, 階段用, 保護用, シーリング, 引き戸用, コンベヤー骨組み用, 製造サポート用, 保存容器用, 階段用, コンベア用, 太陽電池モジュール媒体用, 床と階段用, ハウジング, 鉄道車両用, ガイド, 窓用, 機能的, 農業用, 棚用, 自動車産業用, はしご用
その他の特徴
軽量, 閉じた, 重積載, オープンタイプ

50 mm
(1.969 in)

最少: 50 mm
(1.969 in)

最大: 100 mm
(3.937 in)

高さ

50 mm
(1.969 in)

最少: 50 mm
(1.969 in)

最大: 200 mm
(7.874 in)

詳細

シリーズ 50 建設プロファイルは、50 x 50 mm のグリッド寸法とこの値の倍数に基づいています。 これらは、一般的にヘビーデューティマシンフレーム、高い静荷重と耐荷重構造のフレームに使用されます。 それらは主に高品質のアルミニウム合金AlMgSi 0.7 F27で構成され、プロファイルに優れた安定性と剛性を与えます。 この製品は、革新的な形状と組み合わされ、機械建設アプリケーションにおける高静荷重に最適です。 たとえば、mk 2011 (100 x 100 mm) プロファイルでは、正方形チューブを従来の鉄鋼構造用途で使用される 4 mm の壁に置き換えることができ、より軽量でたわみが少なくなります。 正しいプロファイルの選択は、その使用目的と必要な負荷容量と設計要件によって異なります。 スロット幅 10 mm、スロット深さ 12 mm は DIN M8 ネジで使用するように設計されています。 ただし、M4、M5、M6ネジも使用できます。 プロファイルの外側ドリルチャンネルは、タッピングねじ切りや、ねじ切りインサートまたはHELICOILの挿入用に設計されています。 このシリーズにはクリーンルームプロファイルも含まれており、清潔さと設計に厳しい要件があるエリアに最適です。 それらは完全に平坦な閉じた表面を特徴とする。 テレスコピックプロファイルは、シリーズ50の製品範囲を丸めます。 一部のプロファイル断面は、曲線プロファイルとしても使用できます。

---

カタログ

この商品のカタログはありません。

Maschinenbau Kitz GmbHの全カタログを見る
