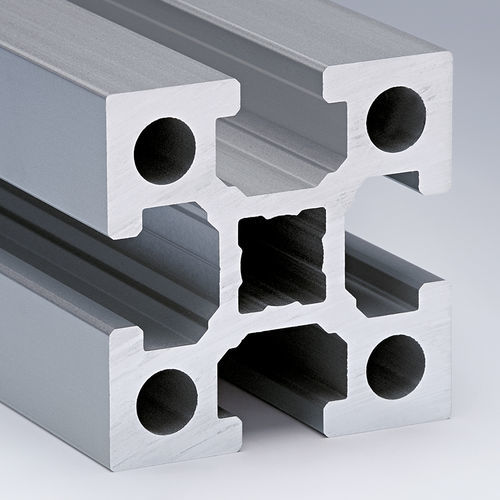

アルミニウムプロファイル 60 series

アルマイト処理されたアルミ製溝付長方形断面式

シリーズ 60 建設プロファイルは、60 x 60 mm のグリッド寸法とこの値の倍数に基づいています。 これらは一般的に、最も重い荷重、通常は鋼構造のために予約されているアプリケーションを受ける大型ガントリーおよび機械フレームに使用されます。 それらは主に高品質のアルミニウム合金AlMgSi 0.7 F27で構成され、プロファイルに優れた安定性と剛性を与えます。 これにより、革新的な形状とともに、通常は鋼構造を採用する最も重い荷重のアプリケーションにも適しています。 正しいプロファイルの選択は、その使用目的と必要な負荷容量と設計要件によって異なります。 スロット幅 14 mm、スロット深さ 19 mm は DIN M12 ネジで使用するように設計されています。 ただし、M6、M8、M10ネジも使用できます。 ø = 14.5 mmのフロントセンタードリルチャンネルは、M16スレッドの直接タッピングおよびセルフタッピングM12ネジインサート用に設計されています。 ø = 10.5 mmの外側ドリルチャンネルは、M12ねじの直接タッピングや、セルフタッピングM8ねじインサートまたはM10 HELICOILワイヤスレッドインサート用に設計されています。
