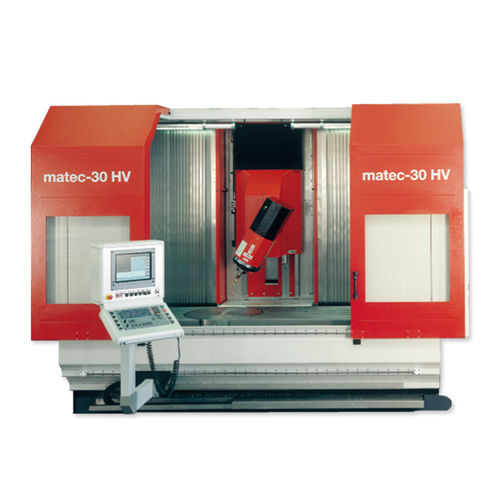

5軸マシニングセンタ 30HV回転スピンドルHSK A-63SK40
お気に入りに追加する
商品比較に追加する
特徴
- 軸の数
- 5軸
- 主軸の方向
- 回転スピンドル
- スピンドル
- HSK A-63, SK40
- その他の特徴
- 高精度
- X軸移動距離
最大: 12,000 mm
(472.44 in)最少: 1,300 mm
(51.18 in)- Y軸移動距離
600 mm, 800 mm, 1,000 mm, 1,200 mm
(23.62 in, 31.5 in, 39.37 in, 47.24 in)- Z軸移動距離
800 mm, 1,100 mm, 1,300 mm
(31.5 in, 43.31 in, 51.18 in)- 回転速度
最大: 42,000 rpm
(263,894 rad.min-1)最少: 9,000 rpm
(56,549 rad.min-1)- 出力
30 kW
(40.79 hp)
詳細
MATEC 30HVの機械コンセプトは、長床式機械MATEC 30Lに基づいている。この機械は旋回ヘッドを装備している。スイベルヘッドに接続された様々なCNC回転テーブルは、ワークパーツの5面加工または3次元加工を可能にする。
長いX軸と両側に105°旋回するスイベルヘッドは、長いプロファイルやシャフトをマルチクランプで加工することを保証します。
技術情報
最大トルク191 Nm
利点
すべての直線軸で広いガイド距離による最高の精度と剛性
Y軸のどの位置でも、スピンドル中心からZ軸ガイドまでの距離が一定。その結果、Y軸を伸ばしたときの傾きや振動の増加がない
強力なCNCスイベルヘッド（連続移動またはクランプ付き
生産タスクとアプリケーションに応じたワークスペースの適応
旋回テーブルや自動変換用のリニアセットなど、ユーザーによる機械テーブルのバリエーション
工具交換システム（ダブルグリッパー、シャトル、丸型工具収納付きシャトル、サイドピックアップマガジン）
最大450 mmの工具長
---
