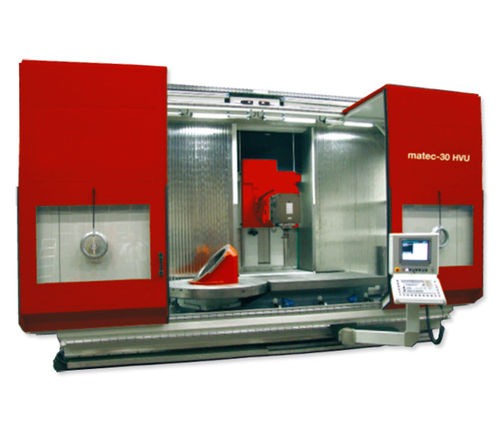

6 軸フライス盤 30HVU 汎用回転テーブルHSK A-63
お気に入りに追加する
商品比較に追加する
特徴
- 軸の数
- 6 軸
- 主軸の方向
- 汎用
- タイプ
- 回転テーブル
- スピンドル
- HSK A-63, SK40
- その他の特徴
- 高精度, 高剛性
- X軸移動距離
最少: 300 mm
(11.81 in)最大: 12,000 mm
(472.44 in)- Y軸移動距離
1,070 mm, 1,200 mm, 1,400 mm
(42.13 in, 47.24 in, 55.12 in)- Z軸移動距離
1,100 mm, 1,300 mm, 1,500 mm, 1,800 mm
(43.31 in, 51.18 in, 59.06 in, 70.87 in)- 回転速度
最少: 9,000 rpm
(56,549 rad.min-1)最大: 42,000 rpm
(263,894 rad.min-1)- 出力
30 kW
(40.79 hp)
詳細
HVU機は2軸のユニバーサルミリングヘッドを持ち、モータースピンドルを垂直から水平まで斜め45°に回転させます。
これにより、長尺ワークの4面加工が可能になり、一体型ロータリーテーブルを使用すれば5面加工も可能です。この場合、6軸がワークピースの厳しい加工タスクに対応します。
技術情報
最大トルク191 Nm
利点
重厚な寸法の2軸ユニバーサルスイベルヘッドは、多面加工における最大の汎用性を保証します。両軸は、位置決めと同時操作用に設計されています。
オプションのロータリテーブルにより、最大加工径2200mmまでのミーリング・ターニングセンタまで拡張可能。
すべての直線軸で広いガイド距離による最高の精度と剛性。
Y軸のどの位置においても、主軸中心からZ軸ガイドまでの距離が一定。その結果、Y軸を伸ばしても傾くことがなく、振動も増加しません。
お客様独自の個別ソリューションのための完璧な構成を持つモジュラー設計。
自動変換のためのスイベルテーブルやリニアセットなど、ユーザーによるマシンテーブルのバリエーション。
ツール交換システム（シャトル付きツールチェンジャー、丸型工具収納付きシャトル、サイドピックアップマガジン）
---
