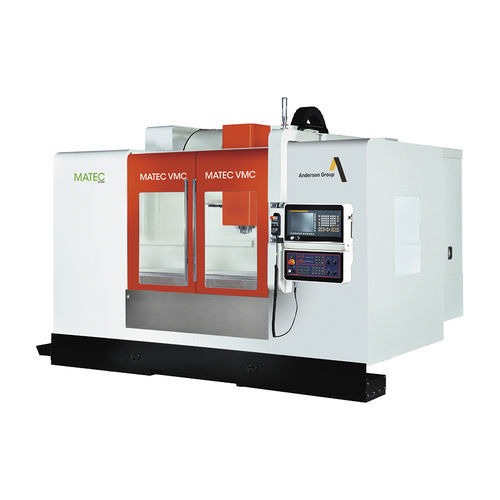

3軸マシニングセンタ VMC series 縦型SK40HSK-63
お気に入りに追加する
商品比較に追加する
特徴
- 軸の数
- 3軸
- 主軸の方向
- 縦型
- スピンドル
- SK40, HSK-63, SK50, HSK-100
- ツールステーション数
- 24ツールステーション, 40ツール, 30ツール, 32ツール, 36ツール
- 応用
- 激しい使用に耐える
- その他の特徴
- 高性能, コンパクト, 精密, 高剛性
- X軸移動距離
最大: 2,000 mm
(78.74 in)最少: 860 mm
(33.86 in)- Y軸移動距離
最大: 1,000 mm
(39.37 in)最少: 600 mm
(23.62 in)- Z軸移動距離
最大: 800 mm
(31.5 in)最少: 600 mm
(23.62 in)- 回転速度
6,000 rpm, 8,000 rpm, 10,000 rpm, 12,000 rpm, 15,000 rpm
(37,699 rad.min-1, 50,265 rad.min-1, 62,832 rad.min-1, 75,398 rad.min-1, 94,248 rad.min-1)- 出力
11 kW, 14 kW, 15 kW, 18.5 kW
(14.96 hp, 19.03 hp, 20.39 hp, 25.15 hp)- 最大ツール重量
7 kg, 15 kg
(15.4 lb, 33.1 lb)- 総重量
6,000 kg, 7,300 kg, 7,400 kg, 11,000 kg, 20,000 kg
(13,227.74 lb, 16,093.75 lb, 16,314.21 lb, 24,250.85 lb, 44,092.45 lb)- 全長
2,960 mm, 3,660 mm, 3,960 mm, 4,610 mm, 5,440 mm
(116.5 in, 144.1 in, 155.9 in, 181.5 in, 214.2 in)- 全幅
3,300 mm, 3,400 mm, 3,470 mm, 3,570 mm, 4,750 mm
(129.9 in, 133.9 in, 136.6 in, 140.6 in, 187 in)- 全高
3,080 mm, 3,110 mm, 3,190 mm, 3,470 mm
(121.3 in, 122.4 in, 125.6 in, 136.6 in)
詳細
コンパクトな3軸マシニングセンタを設計する際、MATECは品質と精度に関して一切の妥協を許さなかった。そのため、マシンベース、コラム、テーブルは高品質のグレーキャストで作られています。
機械構造は、有限要素解析（FEA）によって計算されています。基盤は、精密に計算されたリブプロファイルによって補強されたボックスフレーム構造で構成され、振動を最大限に吸収します。同時に、ボックスフレームとリブ構造により、剛性も最大限に高められている。
X軸、Y軸、Z軸にはローラーリニアガイドを採用し、3軸すべてに高精度のヘビーデューティーガイドを装備しています。
ディスクマガジンとデュアルグリッパーによる工具交換システム。ディスクマガジンに水平にセットされた工具を交換するために、工具は垂直の交換位置に移動します。同時に、デュアルグリッパーが新しい工具とスピンドルにセットされた工具をピックアップし、180°回転して工具を交換します。
垂直Z軸はコラムに取り付けられ、一部の機種には油圧カウンターバランスシステムが装備されています。
性能クラスHSK63 I SK40、8,000 1/minのビルトインハイパワーマシンスピンドルは、6つのベアリングを装備しており、ほとんどすべての被削材において健全な切削性能を保証します。ボールベアリングは生涯グリース潤滑式です。
---
