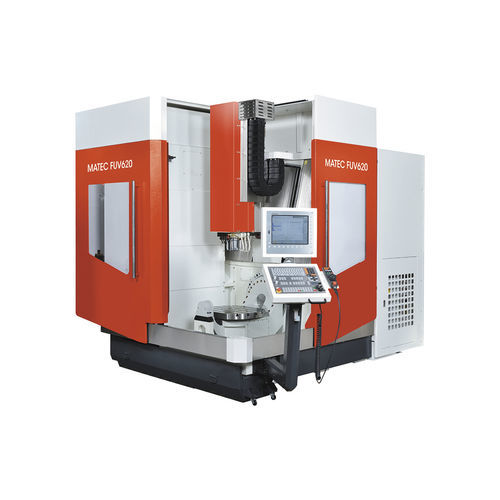

5軸マシニングセンタ FUV series

汎用HSK A-63SK40

新しい5軸マシニングセンタMATEC FUV 620 I 720は、5軸で複雑な部品や形状を製造するために設計されています。機械設計は、高剛性と加速質量の集中を提供し、優れた動的概念をもたらします。回転軸と旋回軸には、ハイダイナミック工作機械の最先端であるACモーターが組み込まれています。 マシンベースは、強固なリブを持つ "ミーハナイト "鋳鉄で構成されている。構造全体は、機械の動的負荷を可能にし、低振動、広い作業エリアとコンパクトな床面積を必要とする最適なアクセス性を保証する、その高い耐熱性によって際立っています。 機械設計に基づき、統合された油圧アキシャルブレーキ（軸クランプモーメント最大4,410 Nm）を使用することで、ワークの同時5軸加工および5面加工が可能です。ワークテーブルのフェースプレートの直径は、Ø 650 mmとØ 720 x 540 mmがあります。Ø 720 x 540 mmです。カウンターベアリングに組み込まれたスイベルブリッジと、完璧に統合されたテーブルの軸回転ポイントにより、総重量500 kgまでのワークの加工が可能です。 回転軸は360°全旋回が可能です。旋回軸は、テーブルが-50°｜+110°まで旋回できるため、複雑なパーツの加工が可能です。直接接続された回転エンコーダにより、最高の輪郭精度が得られます。 ワーク自動化 柔軟性の高い自動化ソリューション 自動グリッパー交換機能付き6軸ロボットは、自動ワークハンドリングのための全く新しいプロセスサイクルを切り開きます。二次工程や追加工程の導入が容易 ワークピースのサイズや重量、保管容量に応じた設計。
