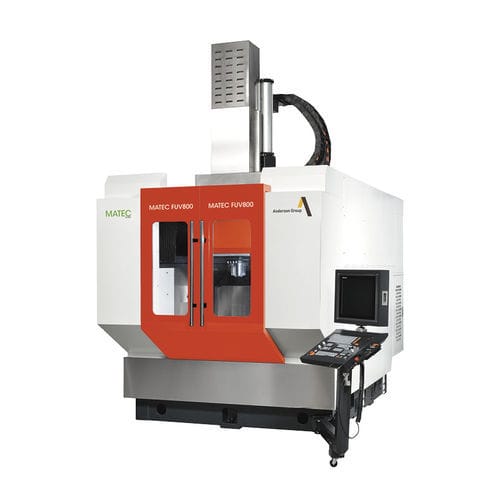

5軸マシニングセンタ FUV series
縦型SK40HSK-63

5軸マシニングセンタ
5軸マシニングセンタ
お気に入りに追加する
商品比較に追加する


特徴

軸の数
5軸
主軸の方向
縦型
スピンドル
SK40, HSK-63, SK50, HSK-100
ツールステーション数
40ツール, 16ツール, 32ツール, 120ツール, 80ツール, 64ツール
その他の特徴
高性能, 高剛性
X軸移動距離

800 mm
(31.5 in)

Y軸移動距離

920 mm
(36.22 in)

Z軸移動距離

650 mm
(25.59 in)

回転速度

12,000 rpm, 15,000 rpm, 18,000 rpm, 20,000 rpm
(75,398 rad.min-1, 94,248 rad.min-1, 113,097 rad.min-1, 125,664 rad.min-1)

出力

14 kW, 18 kW, 25 kW
(19.03 hp, 24.47 hp, 33.99 hp)

X軸の移動速度

36,000 mm/min, 48,000 mm/min
(24 in/s, 31 in/s)

Y軸の移動速度

36,000 mm/min, 48,000 mm/min
(24 in/s, 31 in/s)

Z軸の移動速度

36,000 mm/min, 48,000 mm/min
(24 in/s, 31 in/s)

最大ツール重量

7 kg, 15 kg
(15.4 lb, 33.1 lb)

総重量

21,000 kg
(46,297.08 lb)

全長

3,450 mm
(135.8 in)

全幅

5,310 mm
(209.1 in)

全高

3,600 mm
(141.7 in)

詳細

モデルFUV800 I FUV800 Bは、5軸で複雑な部品や形状を精巧に生産するために設計されています。ガントリー設計により、高い剛性と加速された質量の集中を実現し、優れた動的構想をもたらします。 マシンベースは、強固なリブ付き鋳物で構成されています。機械加工に先立ち、コラム構造全体が応力除去されている。 構造全体は、ワークピースの精密な同時5軸加工を可能にする高い耐熱性で際立っています。 側壁に組み込まれたスイベルブリッジと完璧に統合されたテーブルの軸回転ポイントにより、総重量1,200kgまでのワークの加工が可能です。 テーブルの直径は800 mmで、最大直径900 mm、高さ550 mmのワークの加工が可能です。 回転軸は360°回転可能。旋回軸の旋回範囲は+120°から-120°です。すべての軸にダイレクトパス測定システムが装備されています。 ワークのローディングは、ドアエッジとマシンテーブルの中心間の最大距離が720 mmのため、非常に効率的に行うことができます。 最大120本の工具を装備可能。HSK63 I SK40 では 120 本、HSK100 I SK50 では 60 本の工具を装備できます。標準バージョンは各32本の工具を装備しています。

---
