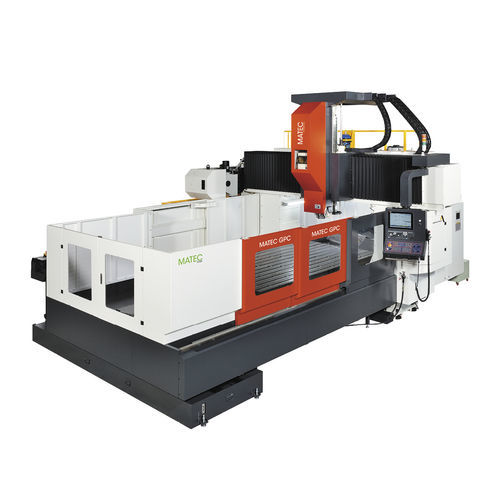

3軸マシニングセンタ GPC 縦型ガントリー型移動式テーブル
お気に入りに追加する
商品比較に追加する
特徴
- 軸の数
- 3軸
- 主軸の方向
- 縦型
- タイプ
- ガントリー型, 移動式テーブル
- スピンドル
- SK50, HSK-100
- ツールステーション数
- 24ツールステーション, 32ツール
- 関連機能
- 切断
- その他の特徴
- 高性能, 高出力
- X軸移動距離
2,200 mm, 3,200 mm, 4,200 mm
(86.61 in, 125.98 in, 165.35 in)- Y軸移動距離
1,700 mm, 1,900 mm, 2,100 mm
(66.93 in, 74.8 in, 82.68 in)- Z軸移動距離
900 mm
(35.43 in)- 回転速度
8,000 rpm
(50,265 rad.min-1)- 出力
20 kW, 34 kW
(27.19 hp, 46.23 hp)- X軸の移動速度
10,000 mm/min, 12,000 mm/min, 16,000 mm/min, 20,000 mm/min
(7 in/s, 8 in/s, 10 in/s, 13 in/s)- Y軸の移動速度
10,000 mm/min, 12,000 mm/min, 16,000 mm/min, 20,000 mm/min
(7 in/s, 8 in/s, 10 in/s, 13 in/s)- Z軸の移動速度
10,000 mm/min, 12,000 mm/min, 16,000 mm/min, 20,000 mm/min
(7 in/s, 8 in/s, 10 in/s, 13 in/s)- 最大テーブル積載量
8,000 kg, 10,000 kg, 12,000 kg
(17,637 lb, 22,046 lb, 26,455 lb)- 総重量
最大: 25,500 kg
(56,217.88 lb)最少: 21,000 kg
(46,297.08 lb)- 全長
6,490 mm, 8,440 mm, 10,480 mm
(255.5 in, 332.3 in, 412.6 in)- 全幅
5,150 mm, 5,320 mm
(202.8 in, 209.4 in)- 全高
4,440 mm
(174.8 in)
詳細
X軸として固定ガントリと移動マシンテーブルを備えた垂直ガントリマシニングセンター。Y軸とZ軸はガントリーガーダー上に構築されています。機械のすべてのベース構造は、高品質の熱処理鋳鉄で構成されています。有限要素解析（FEA）により計算された機械構造は完全なリブ構造で、極めて高い剛性を保証します。
ガントリーガーダーと2本の垂直コラムは一体構造（Y=1,600 mm）です。機械は、3軸すべてに精密で大容量のリニアガイドを装備している。
軸はボールネジで駆動される。機械のすべての可動部は、自動中央潤滑システムによって潤滑される。
ツールマガジンとツールチェンジャーはX軸に平行に取り付けられ、作業エリアでは切り離される。工具交換は、最上部のZ軸位置に固定されたX位置で行われる。
チェーンマガジンとデュアルグリッパーを備えた工具交換システム。チェーンマガジンに水平にセットされた工具を交換するため、工具を垂直位置に移動します。同時に、デュアルグリッパーが新しい工具とスピンドルにセットされている工具をピックし、180°回転して工具を交換します。
2段変速ギアボックス内蔵のハイパワースピンドルにより、ほとんどの被削材で高い切削性能を発揮します。
ボールベアリングは生涯グリース潤滑式です。ルーフ付きフルエンクロージャー、全軸テレスコピックカバー、リンスノズル付きクーラントユニット、ベッドリンス、切り屑処理装置など、性能クラスに完璧に適合した追加装備により、本機は完成しました。
---
