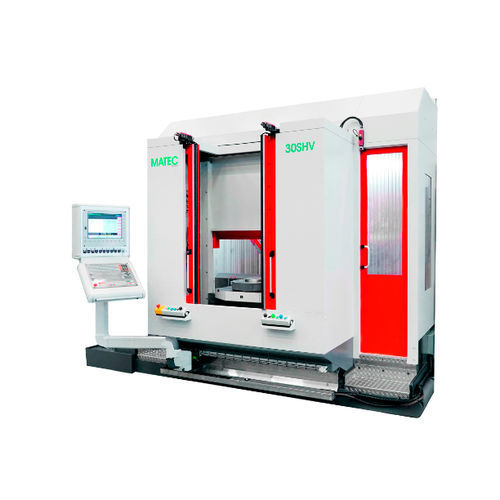

3軸マシニングセンタ 30SHV 縦型HSK-6348ツール
お気に入りに追加する
商品比較に追加する
特徴
- 軸の数
- 3軸
- 主軸の方向
- 縦型
- スピンドル
- HSK-63
- ツールステーション数
- 48ツール
- X軸移動距離
2,000 mm
(78.74 in)- Y軸移動距離
600 mm
(23.62 in)- Z軸移動距離
800 mm
(31.5 in)- 回転速度
9,000 rpm
(56,549 rad.min-1)- 出力
11 kW, 16 kW, 19 kW
(14.96 hp, 21.75 hp, 25.83 hp)- X軸の移動速度
30,000 mm/min
(20 in/s)- Y軸の移動速度
30,000 mm/min
(20 in/s)- Z軸の移動速度
30,000 mm/min
(20 in/s)- 最大テーブル積載量
400 kg
(882 lb)- 最大ツール重量
3 kg, 10 kg
(6.6 lb, 22 lb)
詳細
中・大型の連続生産用に設計されたスイベルヘッド付きムービングコラム・マシニングセンター。基本機械は、Xトラベル2,000 mmのMATEC 30HVです。
スイベルヘッドを併用することで、長尺ワークピースの両端加工も可能です。追加加工ユニット、大型工具、特殊装置も、ピックアップステーションを介して経済的にセットアップできます。スイベルテーブルに組み込まれた油圧、空圧、真空クランプ用のロータリーディストリビューターにより、異なるクランプシーケンスを持つ複雑な治具が可能になります。
---
