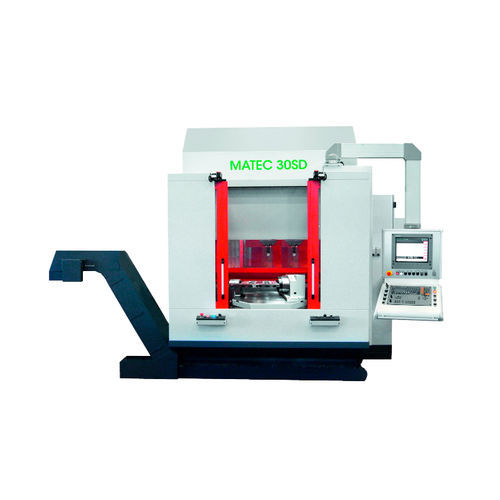

3軸マシニングセンタ 30SD 縦型ロータリーテーブル2 リード
お気に入りに追加する
商品比較に追加する
特徴
- 軸の数
- 3軸
- 主軸の方向
- 縦型
- タイプ
- ロータリーテーブル
- スピンドル数
- 2 リード
- スピンドル
- SK40, HSK-63
- ツールステーション数
- 36ツール
- X軸移動距離
450 mm
(17.72 in)- Y軸移動距離
480 mm
(18.9 in)- Z軸移動距離
500 mm
(19.69 in)- 回転速度
9,000 rpm
(56,549 rad.min-1)- 出力
最大: 36 kW
(48.95 hp)最少: 11 kW
(14.96 hp)- X軸の移動速度
30,000 mm/min
(20 in/s)- Y軸の移動速度
30,000 mm/min
(20 in/s)- Z軸の移動速度
30,000 mm/min
(20 in/s)- 最大テーブル積載量
400 kg
(882 lb)- 最大ツール重量
3 kg, 10 kg
(6.6 lb, 22 lb)
詳細
ワークピースの真上で工具を交換 約4秒でパレットを交換 手動および自動ローディングに最適なコンセプト
追加ロータリーテーブルまたはカウンターベアリング付きスイベルブリッジにより、多面加工が可能。
油圧、空圧、真空クランプ用ロータリーディストリビューターをスイベルテーブルに統合することで、複数クランプや異なるクランプシーケンスによる複雑な冶具が可能になります。
---
