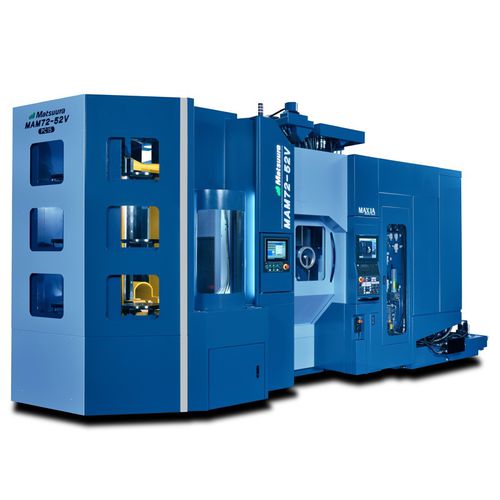

5軸マシニングセンタ MAM72-52V縦型BT 40高速
お気に入りに追加する
商品比較に追加する
特徴
- 軸の数
- 5軸
- 主軸の方向
- 縦型
- スピンドル
- BT 40
- その他の特徴
- 高速, 高性能, ダイレクトドライブ
- X軸の移動速度
50,000 mm/min
(33 in/s)- Y軸の移動速度
50,000 mm/min
(33 in/s)- Z軸の移動速度
50,000 mm/min
(33 in/s)- 最大テーブル積載量
300 kg
(661 lb)
詳細
オールインワンマシン
新開発4/5軸テーブル
優れた接近性
メンテナンス性向上
特長
専用設計の新開発4/5軸テーブルを搭載 高速・高精度・高剛性を実現
5軸DD駆動方式を採用
高分解能スケールフィードバックシステムを標準装備
優れた接近性
加工エリアへの優れた接近性を確保、スムーズな作業を可能に
オペレータの段取り作業時の負担を軽減
オペレータドアの開口幅は700mmとし、ワークの段取りや保守作業も容易に行えます。
機械前面（オイルパン端面）からパレット中心までの距離は564mm･主軸中心までの距離は134mmとし、ワーク･主軸への接近性を確保
フロアからパレット上面までの高さを1050mmとし、オペレータが段取りし易い高さとしています。
1. 機械前面から主軸中心 ：
134mm
2. オペレータドア開口幅 ：
700mm
3. 機械前面からパレット中心 ：
564mm
4. フロアからパレット上面 ：
1,050mm
