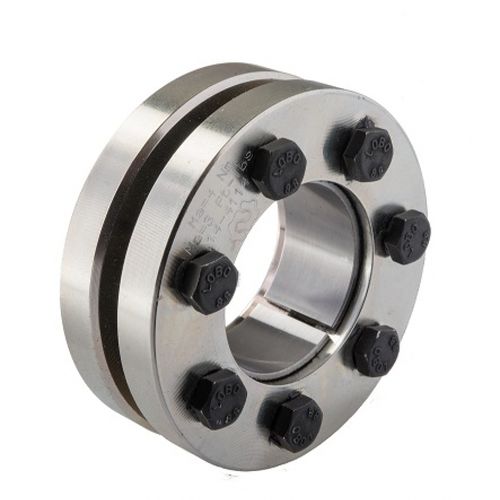

リジッド軸継手 MAV 2108 シングルシュリンクディスクフランジ取り付け
お気に入りに追加する
商品比較に追加する
特徴
- タイプ
- リジッド
- 構造
- シングルシュリンクディスク
- 固定
- フランジ取り付け
- トルク
最大: 1,300,000 Nm
(958,830.7941 ft.lb)最少: 11,000 Nm
(8,113.1836 ft.lb)
詳細
中空軸（ハブ）用外部ロック装置 - シャフトコネクション
三分割構造
セルフリリーステーパー、MoS2グリース（μ = 0.05）付き
MoS2 (μ=0.10)を塗布したネジ
亜鉛メッキの外輪
サイズd = 140 mm以上から外輪の間にO-リングを使用
MAV 2108: 軽量シリーズ、低容量
ハブ外径の許容差：h8
軸とハブの表面仕上げ Ra < 3.2 μm
シャフトとハブの内径接触面はグリースフリーで乾燥していること (μ = 0.15)
構成
スロット付き内輪
フロントアウターリング
リアアウターリング
六角穴付きボルト（グレード10.9）（サイズ<グレード8.8のM6）一式
---
