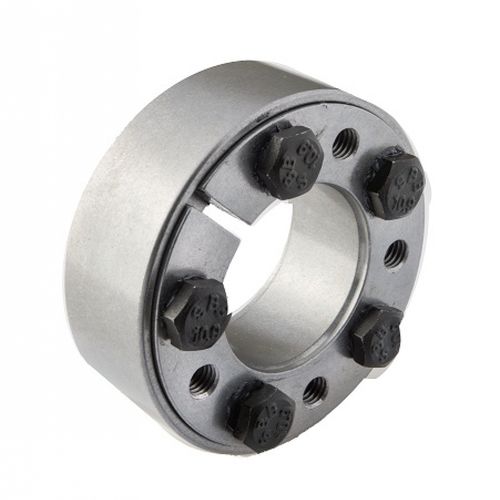

リジッド軸継手 MAV 3008 軸シングルシュリンクディスクドライ
お気に入りに追加する
商品比較に追加する
特徴
- タイプ
- リジッド
- 応用
- 軸
- 構造
- シングルシュリンクディスク
- その他の特徴
- ドライ
- 固定
- フランジ取り付け
- トルク
最大: 2,884,000 Nm
(2,127,129.2385 ft.lb)最少: 21 Nm
(15.4888 ft.lb)
詳細
中空軸（ハブ）-軸接続用外部ロック装置
二分割設計
セルフリリーステーパー、MoS2（μ＝0.05）でグリースを塗布。シリーズMAV 3008 - MAV 3009は、サイズ68×115までのオイルドテーパー（セルフロック式）を装備。
MoS2（μ=0.10）グリースを塗布したスクリュー。
MAV 3008 - MAV 3009:標準シリーズ、中容量
ハブ外径の公差：h8
シャフトとハブの表面仕上げ Ra < 3.2 μm
シャフトとハブの内径接触面はグリースフリーで乾燥 (μ = 0.15)
構成
スロット付き内輪, 押し出しねじ付き
外輪
六角ボルトセット、MAV 3008 - MAV 3108 - MAV 3208 シリーズは等級 10.9（等級 8.8 の M6 未満）、MAV 3009 - MAV 3209 シリーズは等級 12.9（等級 8.8 の M6 未満
硬化ワッシャー DIN 6916 ねじサイズ≥ M16のユニット用
---
