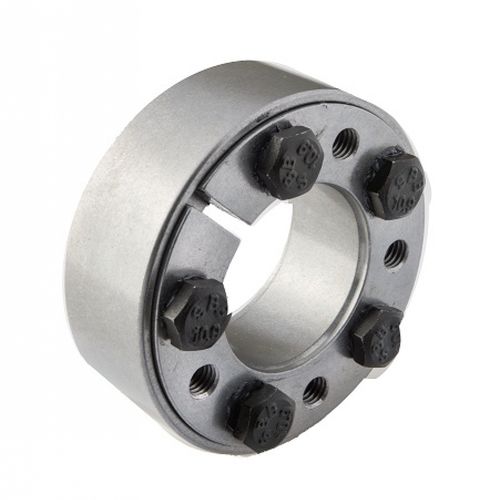

リジッド軸継手 MAV 3108 軸シングルシュリンクディスクドライ
お気に入りに追加する
商品比較に追加する
特徴
- タイプ
- リジッド
- 応用
- 軸
- 構造
- シングルシュリンクディスク
- その他の特徴
- ドライ
- 固定
- フランジ取り付け
- トルク
最大: 2,445,000 Nm
(1,803,339.455 ft.lb)最少: 15,900 Nm
(11,727.2382 ft.lb)
詳細
中空軸（ハブ）-軸接続用外部ロック装置
二分割設計
セルフリリーステーパー、MoS2（μ = 0.05）でグリース潤滑。
スクリューはMoS2（μ = 0.10）でグリース潤滑。
MAV 3008: 軽量シリーズ、低容量
ハブ外径公差：h8
シャフトとハブの表面粗さ Ra < 3.2 μm
シャフトとハブの内径接触面はグリースフリーで乾燥 (μ = 0.15)
構成
スロット付き内輪, 押し出しねじ付き
外輪
六角ボルトセット、MAV 3008 - MAV 3108 - MAV 3208 シリーズは等級 10.9（等級 8.8 の M6 未満）、MAV 3009 - MAV 3209 シリーズは等級 12.9（等級 8.8 の M6 未満
硬化ワッシャー DIN 6916 ねじサイズ≥ M16のユニット用
---
