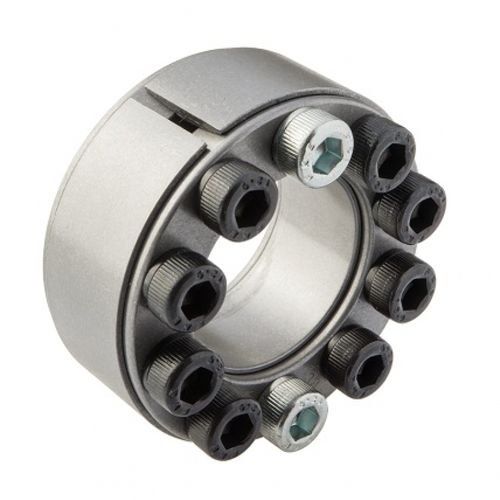

リジッド軸継手 MAV 2005 軸コンパクトダブル
お気に入りに追加する
商品比較に追加する
特徴
- タイプ
- リジッド
- 応用
- 軸
- 構造
- コンパクト, ダブル, セルフセンタリング
- 固定
- フランジ取り付け
- トルク
最少: 150 Nm
(110.6343 ft.lb)最大: 7,900 Nm
(5,826.741 ft.lb)
詳細
中容量
セルフセンタリング、セルフロック（自己解放）式ではありません。
締め付け時に軸方向のハブ位置が固定される
2つのスラストリングはダブルテーパ設計
軸方向寸法が小さい
公差：軸H7-H11、ハブ内径H7-H11
シャフトとハブ内径の表面仕上げ Ra < 3.2µm
構成
スロット付きインナーリング
スロット付きアウターリング
ダブルテーパーのフロントスラストリング、引き抜き用ネジが内蔵されている
ダブルテーパーのリアスラストリング
ソケットヘッド・スクリュー・セット、グレードA2-70
---
