デジタル入出モジュール

アナログRS485BACnet

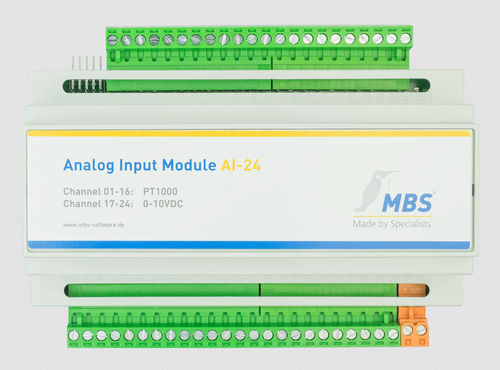

BACnet I/Oモジュールでは、BACnet通信プロトコルを使用してデジタルおよびアナログ入力値を接続できます。ここでは、RS485規格に基づくMS/TP（マスター/スレーブ・トークンパッシング）が使用されています。これにより、最大76,800ビット/秒の速度で、1セグメントあたり1,200mのバス長を実現します。I/Oモジュールは、BACnetルーターUBR-01｜Mk IIとの相互作用のために最適に設計されています。ルーターを使用することで、モジュールをITネットワークに接続することができます。 技術仕様 アナログ入力モジュール AI24 BACnet/MS/TP (RS485) マスターまたはスレーブモード設定可能 温度センサー 16チャンネルPT1000、8チャンネル0-10V 電源 15-24V DC / AC 消費電力 1.5W 120Ω終端抵抗内蔵 1 x シリアルポート RS-485 BACnet MS / TP プラグインスクリューコネクタ、最大 2.5 mm² 電源LED、緑色、RxD LED、黄色 TxD LED、赤色 デジタル入力モジュール - DI24 BACnet/MS/TP (RS485) マスターまたはスレーブモード設定可能 24チャンネルデジタル入力 チャンネル毎にステータスLED 電源 15-24V DC / AC 消費電力 4.5W 120Ω終端抵抗内蔵 1 x シリアルポート RS-485 BACnet MS / TP プラグインスクリューコネクタ、最大 2.5 mm² 電源LED、緑色、RxD LED、黄色 TxD LED、赤色
