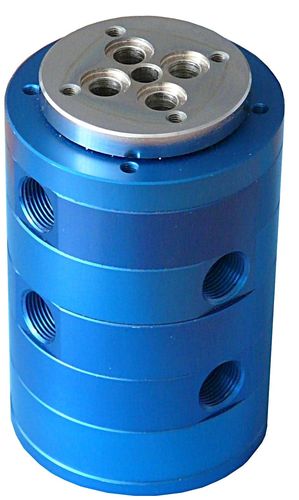

水用ロータリージョイント JR 4/4

4流路

この多道回転式連合に統合されたスリップリングがある。 マシン・エレメントで、多道回転式連合は静止したラインからの回転機械セクションに複数の媒体に(圧縮空気、水、真空および冷却液体のような)与えられる。 結合された版では、多回路のスリップリングは信号との使用、電力のための回転式連合にもっと組み込まれ。 2本、4本、6本そして8本の道は4つ、6つ、9つ、12そして18のmmの利用できるそして流動道の直径である。 回転式連合は6棒の最高の空気圧および50棒の最高油圧で作動する。 真空は-0.95棒である、最高回転速度は500までのrpmであり、ドライブトルクは0.3から1 Nmである。 スリップリングは任意であり、6-12-18-24-36-56の回路は利用できる。
