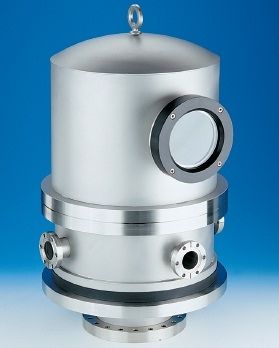

ステンレス製真空チェンバ 3/4 - 2"

MDCのステンレス鋼のガラス鐘はMDCのベースプレート、基礎井戸およびフィードスルーつばとの使用のために設計されている。 瓶の基礎フランジのありの溝はforementioned部品の1つの真空シールを作るViton®のエラストマーのガスケットを握る。 すべてのステンレス鋼のガラス鐘は4インチの眺めの直径のPyrex®のビューポートと合う。 すべての真空の溶接は内部、UHVの両立性を提供する。 加えられた便利のために、すべてのガラス鐘は部屋の半球形に作られた上に溶接される起重機か持ち上げリングと合う。 これらの部屋は任意electropolished終わりと購入することができる。 フィードスルーつば 放射状に方向づけられたアクセスポートの提供によってMDCのフィードスルーつばが慣習的なガラス鐘の機能を拡大するのに使用されている。 2-3/4インチのDel-Seal™のCFと合う4つ、8つ、か18の港はシールのフランジに金属をかぶせるまたはISO KF NW40 Kwik-Flange™のフランジは利用できる。 これらの港は電気、液体および動きのフィードスルーのようないろいろ標準的なMDCの真空の部品を受け入れる。 フィードスルーつばの取付けはまたMDCのベースプレートの使用を要求する。 フィードスルーつばはガラス鐘とベースプレートの間で置かれる。 フィードスルーつば/ベースプレートのシールはつばモデルが使用される円の断面エラストマーなされるかLガスケットと。 フィードスルーつばのシールはLガスケットのエラストマーとなされる。 ステンレス鋼のガラス鐘は瓶のありの溝でこのシールを作るのに円の断面エラストマーを使用する。
