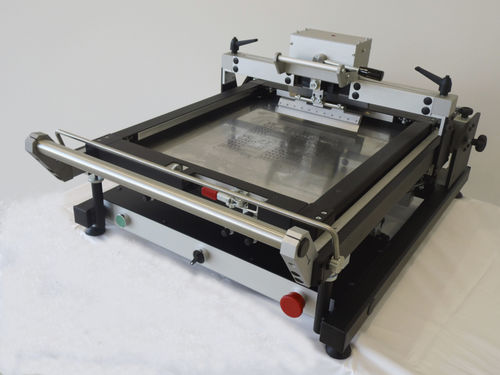

自動スクリ—ン印刷機 S20

ハンダペーストSMT平台

スキージガイド付きステンシルプリンタ S20 テクニカルデータ フレームサイズ 最大 550 x 470 mm 急速テンションフレーム — 4 倍 別のタイプのフレームを受け入れることができます PCB サイズ 最大 400 x 375mm 印刷エリア 最大 350 x 340 mm スキージ ガイドリニアキッド スキージードライブ 手動 スキージ切り替え 手動リバーシブルデュアルスキージー 金属またはゴムブレード用ユニバーサルホルダー 調整可能なスキージ傾斜0〜60° 調整可能なスキージ接触圧力 0〜200N 印刷 片面または両面ボード テーブル下ろし自動テーブル 下げ/Z = 10ミリメートル 下げる速度調整可能0,2-4 ミリメートル/秒 調整可能なテーブル接触圧力 0 -450 Nテーブル-X, Y /シータ調整 +/-12 ミリメートル/ +/-2,7° オフコンタクト (Z-Axix) 範囲 0-24 ミリメートル テーブル調整精度 +/-0,01 ミリメートル 供給 圧縮空気 6 バー寸法とワイト 860 バツ 650 バツ 380 ミリメートル/75 小および中量の生産 画面に適したアプリケーション領域キロ-接着剤のまたはステンシル印刷, はんだペーストまたは パッドの微細ピッチコンポーネント最小ピッチのために修飾された別の物質 0,4ミリメートル
