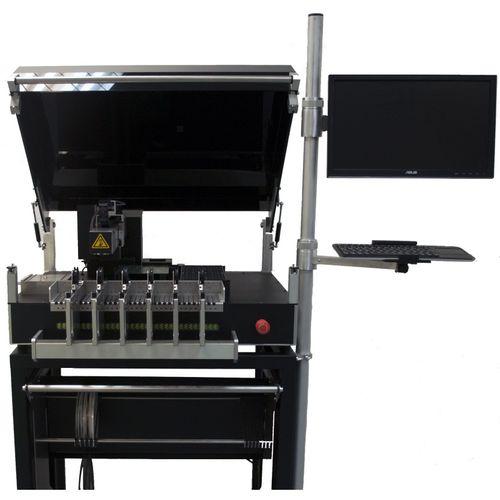

SMTピックアンドプレース装置 P20

自動光線位置合わせシステム付き

技術データ 作業領域 最大. 540x480mm コンポーネントの範囲 0201〜40x80mm 最小ピッチ0,4mm コンポーネントパッケージング テープ/スティック/トレイ/バルク コンポーネントセンタリング 光学アライメントシステム 配置率 1600 cphまで. フィーダ容量 最大33x8ミリメートル-自動テープフィーダ+ 40x8ミリメートルストリップフィーダ と2 x（300 x 200ミリメートル）-ICトレイ 200 x 300ミリメートルPCBサイズ 解像度 X/Y-軸-0,008ミリメートル（リニアエンコーダ） Z-軸：0,02ミリメートル（リニアエンコーダ） 回転：0,01°（回転エンコーダ） 配置精度 +/-0,03ミリメートル 寸法と重量 840 X 630 X 430 ミリメートル/ 約95キロ 供給 110-230V/ 50-60Hz/ 1250W/ 0,6 MPa/ 20リットル/分 キー機能 精密自動SMTピック＆プレースマシンビジョンシステム 自動ピック＆プレースヘッド 自動ノズルチェンジャー（6ツール） 自動基準 底部カメラ用トップカメラシステム-SMDコンポーネント用光学アライメントシステム Gerber-およびCADエディタ ティーチインモード-電子マニピュレータ インテリジェントフィーダシステム-CAN Bus ビジョンはんだペーストの印刷精度とコンポーネント配置の精度オペレーティングシステム： インターネット経由のWindows 7リモートサービス グラフィカルユーザーインターフェイス あらゆるタイプのコンポーネントのピック＆プレースに適した、中小量生産に適したアプリケーションエリア
