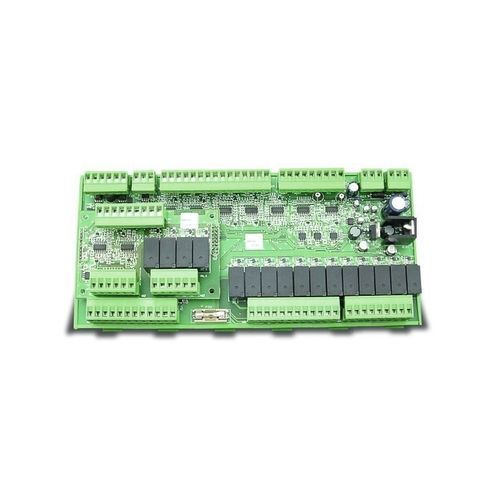

デジタル入出カード MPNC100

アナログ8入力CANopen

MPNC100は、デジタルおよびアナログ入出力を備えた産業オートメーション用ボードです。 ボードはCANopenバスを通してPLCまたはHMIデバイスとインターフェースします。 ボードはDINレールマウント可能で、24VacまたはDC電源で、9 NPNまたはPNPデジタル入力、12デジタルリレー出力、8 PT100入力、2 4-20mA入力を装備しています。 アナログ入力は12ビット分解能です。MPNC100はアナログ出力0-10V 10bitを備えています。また、TA入力が2系統、TV入力が1系統あります。 MPNC100は非同期モータの電力を計算するためにTA入力とTV入力の位相ずれを測定します。 MPNC100は拡張ボードを搭載することができ、NPNまたはPNPデジタル入力4点、デジタルリレー出力4点、PT100入力2点、4-20mA入力2点を追加することができます（MPNC100 01およびMPNC100 02モデルのみ）。 アナログ入力： マザーボード： 2 (TA 50A max)入力用 0÷20mA - 4÷20mA 入力用×2 TV（2,5V=400Vac）入力用1個 8 PT100入力用 (MPNC100 01およびMPNC100 03モデル) PT100入力用4点（MPNC100 02およびMPNC100 04モデル） 0÷10V 入力用 4個 (MPNC100 02およびMPNC100 04モデル) 拡張ボード PT100入力用2枚 0÷20mA - 4÷20mA入力用2個 デジタル入力 マザーボード 9 NPN / PNP入力用 (ご要望に応じて設定可能) 拡張ボード 4 NPN / PNP入力用（ご要望に応じて設定可能） アナログ出力 マザーボード 1 0÷20mA - 4÷20mA 出力用
