48x48のボックスに4÷20mA、0÷20mA、0÷10V、J、K、S、PT100の2つのディスプレイを備えた温度調節器。リレー出力によるPIDまたはON-OFF制御。オプションで1アラームリレー出力とアナログ出力。

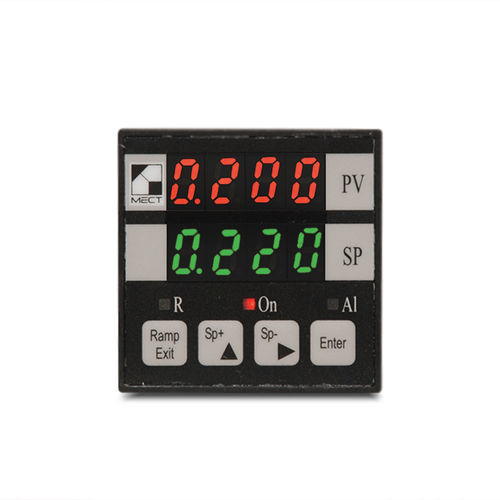

MPT90 M1計器モデルは、各8ステップの3つのプログラムを実行することができ、サーボモータ制御ドライブを備えた48x48容器の "シングルループ "温度コントローラです。
MPTは、サーモ抵抗器、熱電対、アナログ入力のインターフェースを備えています。
制御はPID/ON-OFFで、制御パラメータの自動取得のための「ソフトスタート」と「セルフチューニング」機能を備えています。
本装置には以下のオプションがあります:
電動バルブ制御または読み出し出力用の張力および/または電流出力
リモート第二設定値選択
特徴
熱安定性: 50ppm/°C
精度:0.5%以上
入力TC: J、K、S; RTD PT100; 0÷20mA; 4÷20mA; 0÷10V
制御PID、オン-オフ
冷接点補償:自動
アナログ出力の特徴
出力4÷20mA - 0÷20mA - 0÷10V
電流出力の最大負荷300Ω
電圧出力の最小負荷1KΩ
分解能12ビット
負荷入力4÷20mA:5Ω
負荷入力 0÷10V: 1MΩ
アラーム用リレー出力:5A / 250Vac
主制御用リレー出力: 5A / 250Vac (Gオプションの場合は10A/250V)
電源25Vac 50÷60Hz | 115Vac 50÷60Hz | 230Vac 50÷60Hz | 12÷30Vdc
電力吸収: 2W
最高使用温度50 °C
高さ桁数: 8 mm 読み出し(赤) - 8 mm セットポイント(緑)
---
