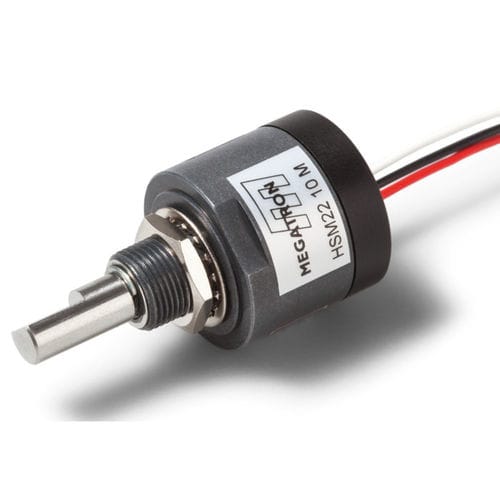

マルチターンロータリエンコーダ HSM22M

絶対ホール効果12ビット

マルチターンアブソリュートエンコーダ - HSM22M トゥルーパワーオンとは、停電時にも角度の変化を検出し、復電時にはアナログ信号として正確に再現することを意味します。 非接触センサー技術は、プロセッサーがサポートする回路設計で、最新の勾配ベースの磁場評価に基づいて動作します。これにより、マルチターンエンコーダは外部磁界や周囲温度の変化にほとんど影響を受けない。高精度のメカニクスと組み合わせることで、磁気抵抗方式と比較して、エンコーダはさらなる強みを発揮します。磁気抵抗式エンコーダは、無電圧での測定値取得に弱点があります。 マルチターンセンサーのもう一つの特徴は、信号の急激な変化を防ぐために、範囲の最初と最後に信号のプラトーがあることです。電気的に有効なエンコーダの回転範囲は、3600°です。ご要求により、HSM22Mはアプリケーションに合わせて電気的有効回転角度を360° ≤ α ≤ 3600°に工場でプログラムすることができます。エンコーダの電源電圧は5V/DC、12V/DC、24V/DCがあり、電圧出力と電流出力があります。 冗長電子回路には、2つの独立した電源電圧と電気的に絶縁された信号出力から供給される、2つの独立したプロセッサコアを持つプロセッサが搭載されています。ご要望に応じて、冗長エレクトロニクスは、共通の電源とグランド（4つの電気接続）付きで注文することもできます。 電子回路は最適な保護のため、プラスチック製キャリアに完全に収納されています。Ø6mmのステンレス製シャフトは平らに加工されています。メタル・スリーブ・ベアリングの寿命は、少なくとも2,000万回転です。シャフトの連続回転数は400rpmまで可能です。
