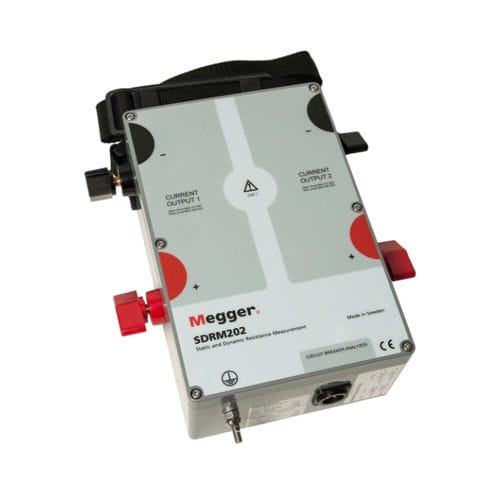

抵抗性測定装置 SDRM202

ダイナミック

- サーキットブレーカの抵抗値測定が可能 - 小型・軽量 - 短い待ち時間で多数の動作が可能 - TM1800、TM1700、TM1600、EGILと組み合わせて使用します。 SDRM202は、TM1800、TM1700、TM1600、EGIL用の静的・動的抵抗測定用アクセサリです。EGILで使用する場合は、EGILにSDRMオプションとCABA WinバージョンR03A以降が搭載されている必要があります。 SDRM202をTM1800、TM1700、TM1600/MA61、EGILと組み合わせて使用することにより、サーキットブレーカーの接点に流れる電流と電圧降下を測定することが可能です。これにより、測定ユニットは時間の関数として抵抗値を計算することができます。 システムは、電流ケーブル付きのSDRM202ユニットと、TM1800/1700、TM1600、EGIL用にそれぞれ3種類あるSDRMケーブルで構成されています。SDRMケーブルは、SDRM202とTM1800、TM1600、EGILに接続するためのケーブルが内蔵された小さなボックスです。
