プライマリー インジェクション試験装置 ODEN AT
電流手動遮断器用

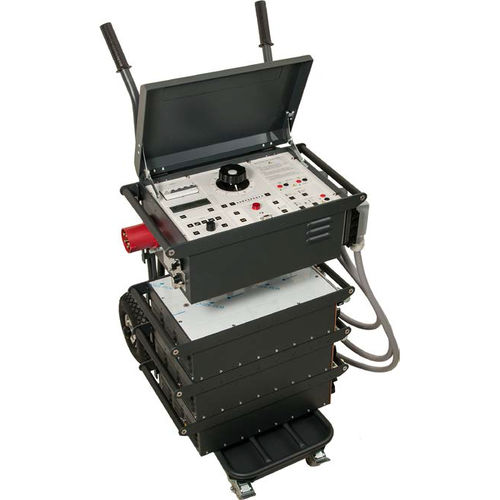

プライマリー インジェクション試験装置 - ODEN AT - MEGGER/メガー - 電流 / 手動 / 遮断器用
プライマリー インジェクション試験装置 - ODEN AT - MEGGER/メガー - 電流 / 手動 / 遮断器用
プライマリー インジェクション試験装置 - ODEN AT - MEGGER/メガー - 電流 / 手動 / 遮断器用 - 画像 - 2
プライマリー インジェクション試験装置 - ODEN AT - MEGGER/メガー - 電流 / 手動 / 遮断器用 - 画像 - 3
プライマリー インジェクション試験装置 - ODEN AT - MEGGER/メガー - 電流 / 手動 / 遮断器用 - 画像 - 4
プライマリー インジェクション試験装置 - ODEN AT - MEGGER/メガー - 電流 / 手動 / 遮断器用 - 画像 - 5
プライマリー インジェクション試験装置 - ODEN AT - MEGGER/メガー - 電流 / 手動 / 遮断器用 - 画像 - 6
お気に入りに追加する
商品比較に追加する


特徴

試験の種類
電流
操作方法
手動
試験製品
遮断器用, 保護リレー用
技術
プライマリー インジェクション
設定
モジュール式, コンパクト

詳細

保護リレー機器とサーキットブレーカの一次注入試験 あらゆるタイプのスイッチギアや変流器の試運転、アース/アースグリッド、サーキットブレーカー試験などを簡素化 メガーは、サーキットブレーカ(CB)および保護リレー機器のテスト用にODEN AT一次電流注入テストシステムを特別に設計しました。また、変流器の巻数比をテストしたり、高い可変電流を必要とする他のアプリケーションにも使用できます。さらに、ODEN ATを設定すれば、再投入リレーやセクショナリを備えたサーキットブレーカをテストすることができ、電流を連続的またはプログラム可能な間隔で印加できるため、ヒートランの実行に最適です。ODEN ATは、接地/アースグリッドや安全接地デバイスの完全性をテストすることもできます。 システムは、1台、2台、または3台の電流ユニットを備えた制御ユニットで構成されています。電流ユニットには3つのバージョンがあります:SとXの電流ユニットは同じですが、Xユニットには30/60 Vの出力が追加されています。Hユニットはさらに大電流に対応しています。これらの電流ユニットにより、ODEN ATシステムをさまざまなテスト用に構成することができます。 コントロールユニットには、巻数比と時間、電圧、電流を表示できる強力な測定セクションなど、多くの高度な機能があります。また、2つ目の測定チャンネルを使用して、追加の電流または電圧をテストすることもできます。ODEN ATは、電流トランスの巻数比、インピーダンス、抵抗、電力、力率、位相角を計算できます。 電流と電圧は、公称値に対するパーセンテージで表示できます。

---
