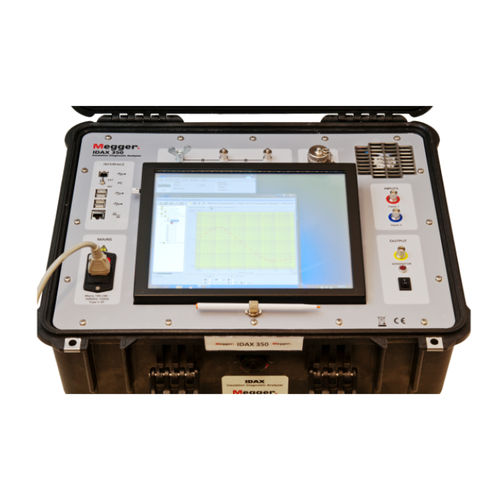

AC ネットワーク用絶縁監視装置 IDAX series

中電圧

現場でDFRを使用して含水率、タンデルタ/力率、オイル導電率を測定 絶縁診断のためのDFR（誘電周波数応答）測定 IDAXは、FDS（周波数領域分光法）としても知られるDFR（誘電周波数応答）に基づく絶縁診断分析装置です。DFR技術は研究所で確立された試験方法ですが、メガー社の革新的な努力により、IDAXシリーズの機器に現場での使用に適応されました。 DFRは、複数の周波数にわたるキャパシタンスと損失（タンデルタまたは力率）の測定です。測定されるDFR曲線は、絶縁体の形状、水分、油の導電率、温度に依存します。基準材料モデルへの高度なカーブフィッティングにより、IDAXは固体絶縁体の含水率、25℃基準温度でのオイルの導電率、20℃基準温度でのタンデルタ/力率を計算します。 これらの計算では、メガー社のもう一つの重要な技術革新であるITC（個別温度補正）が、試験データを試験体温度から基準温度に変換するために使用される。IDAXソフトウェアには、計器用変圧器とブッシングを評価するために特別に設計されたITC補正周波数スイープが組み込まれています。 時間領域と周波数領域のデータを組み合わせる斬新なアプローチにより、IDAXは1kHzから10μHzまでの完全なDFR測定において、市場で最も短い測定時間を提供します。変換と組み合わせの前に、各データセット（時間または周波数）に別々の基準モデルを適合させることで、不完全なデータセットの近似や変換によって生じるアーティファクトのリスクを排除します。
