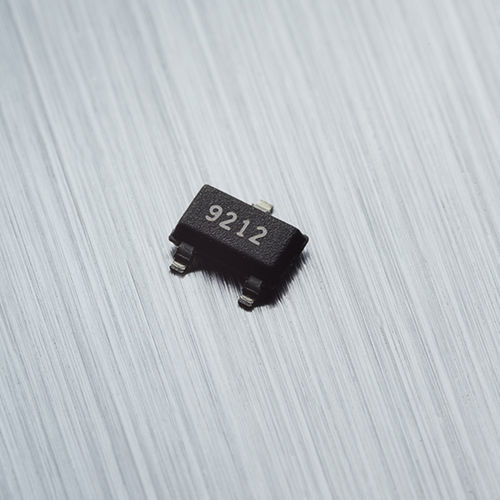

ホール効果集積回路電流センサー MLX91211

PCBDCAC

MLX91211は、ケーブル、バスバー、PCBトレースなど、導体を流れる電流によって発生する磁界を非接触で検知する第2世代の中速電流センサーです。 MLX91211は、ケーブル、バスバー、PCBトレースなど、導体を流れる電流によって発生する磁界を検知する第2世代の中速電流センサです。 外部磁界の影響を最小限に抑え、電流の流れによって発生する磁界の集中を最大化するため、センサーは通常、強磁性コア内に配置されます。 MLX91211 - 40kHzコンベンショナルホール電流センサIC このセンサは、電源電圧（3.135V～5.5Vの範囲で使用可能）に対してレシオメトリックなアナログ出力を備えています。MLX91211 は、安定した内部供給と最適な性能のために電圧レギュレータを内蔵しています。 出力は、パッケージ表面に垂直な検出磁界に比例します。 このデバイスは、異なる電流検出範囲の機能として異なる感度設定があらかじめプログラムされており、工場出荷時に電源電圧の50%で校正された静止出力電圧を備えています。 このセンサーはコスト重視のアプリケーション向けに最適化されており、2つのバリエーションがあります： - ABTバージョン：感度のマルチ温度トリミング、高精度 - ABAバージョン：デフォルト・トリミング、標準精度 特長と利点 ACおよびDC電流センシングアプリケーション用に最適化されたリニアホールセンサー 3.135 V～5.5 Vの範囲の電源電圧 アナログレシオメトリック出力電圧 工場で磁気感度とオフセットをトリミング 中速感知 DC～40 kHzの帯域幅
