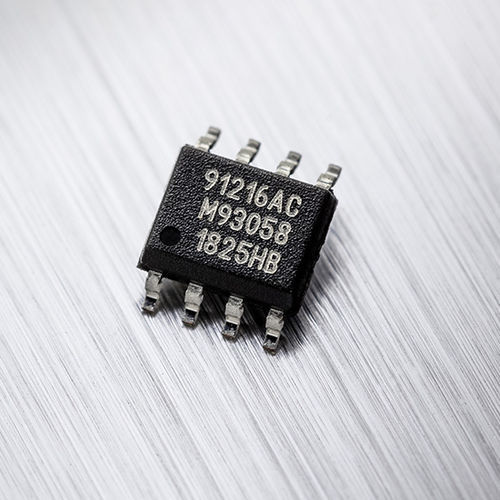

ホール効果集積回路電流センサー MLX91216

PCBDCAC

MLX91216は、高速・高精度のIMC-Hall®電流センサで、主にインバータ/コンバータのアプリケーションやバッテリ管理システム（BMS）の冗長監視を対象としています。 主な特長 高精度 拡張オンチップ・フィルタリング 診断機能の向上 製品概要 MLX91216 は、Gen2.5 高速電流センサポートフォリオの一部で、主にインバータ/コンバータアプリケーション、およびバッテリ管理システム（BMS）の冗長モニタを対象としています。IMC-Hall®技術（クロストーク耐性のために柔軟なUシールドを使用）により、200A～2000Aの範囲で電流を測定できます。シールド内部の磁束密度は、オンチップの集積磁気集束器（IMC）で増幅され、内蔵ホール効果技術で測定され、5Vフルスケールのレシオメトリックおよび高速アナログ出力に増幅されます。この斬新なCMOSホール効果センサーは、オフセット、感度、およびフィルタリングの設定を工場でトリミングして提供されますが、Melexisのプログラミング装置PTC-04を使用することでお客様によるプログラミングが可能です。 SOIC8パッケージとUシールドにより、垂直スタッキングや容易な機械的組み立て、軽量化、真の表面実装製造プロセスが可能になります。IMC-Hall®テクノロジーは、電化が活気のある送電環境などに近づいたときに見られるような振動の多い環境に非常に適しています。 特長と利点 高精度 熱オフセットドリフト <5mV 熱感度ドリフト <1 拡張オンチップ・フィルタリング
