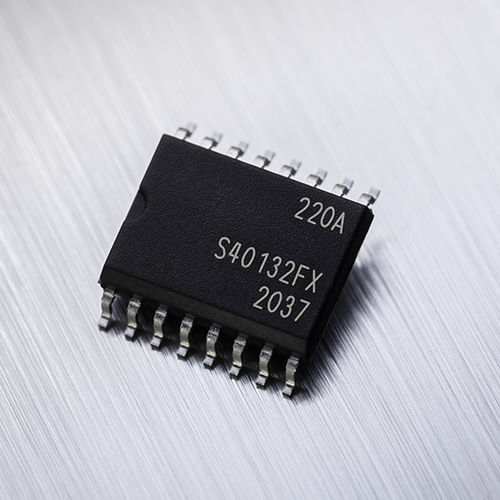

ホール効果集積回路電流センサー MLX91220

固定式PCBDC

5V電源で動作するデュアルOCD付き絶縁型ホール効果電流センサー。 主な特長 工場でトリミングされたACおよびDC電流センサー アナログレシオメトリックまたは固定出力電圧 小型表面実装パッケージにセンシングエレメント、シグナルコンディショニング、絶縁を統合 製品概要 MLX91220 は、5V 電源で動作するデュアル OCD の絶縁型ホール効果電流センサです。小面積、低インピーダンス、高帯域幅、絶縁、およびより一般的な機能の適切なバランスを備えた、最も簡単なオールインワン集積電流センサです。 MLX91220 MLX91221 ブロック図 MLX91220 は、パッケージのリードフレームを流れる電流を検出し、標準的なソリューションで発生する熱損 失を最小限に抑える電流センサです。 パッケージ内部では、電流の流れによって発生する磁束密度が、2 組のホールプレートによって差動的に検知されます。その結果、ICを取り囲む高密度のパワーエレクトロニクスから発生する外部妨害磁界の影響を最小限に抑えることができます。残留信号は増幅され、高速リニア・アナログ出力電圧を提供します。ホール・プレートが電流導体に近接しているため、高い信号対雑音比と温度に対する正確な信号が保証されます。この小型化により、パッケージの一次側リードとその対向する二次側リードの間の高電圧絶縁定格が維持されます。 電流センサーは2つの測定モードで動作します： レシオメトリック・モード（電源電圧に対する出力電圧のスケーリングが必要なアプリケーションに対応
