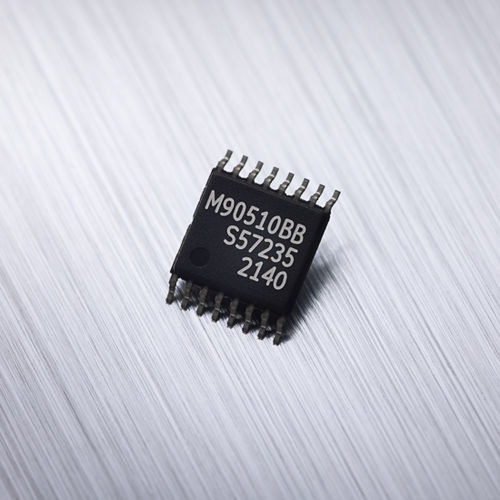

ロータリー位置センサ MLX90510

非接触式磁気誘導型

MLX90510 は、セーフティクリティカルな車載アプリケーションのアブソリュート回転モーション / ポジションセンシングに使用される高速誘導型レゾルバ IC です。アナログ（sin/cos）出力を提供します。 主な特長 高精度最大±0.36° el 最大240000 e-rpm（電気回転数） 磁場の影響を受けない（ISO 11452-8） ISO 26262 ASIL C SEooC（コンテキスト外の安全要素） 製品概要 MLX90510 は、セーフティクリティカルな車載アプリケーションのアブソリュート回転モーション / ポジションセンシングに使用される高速誘導型レゾルバ IC です。その主な仕様は、e-machineタイプのアプリケーションに直接役立ち、極端な機械的・電気的条件下でクラス最高の精度を得るために必要なECUの労力を最小限に抑えます。 MLX90510は、誘導型トランスデューサを制御し、取得したアナログセンサ信号を処理し、差動サインおよびコサイン出力を提供するように設計されています。誘導センサの動作は、送信コイル、ターゲット、および3つの受信コイル間の誘導結合に基づいています。 アナログ出力付き高速誘導型レゾルバ その革新的なアーキテクチャにより、MLX90510はいくつかの利点をもたらします： システム伝搬遅延は0nsにトリミングされ、全動作温度範囲における残留変動は最大±120nsです。 入力オフセット補正とゼロ出力角度位置調整がIC内で実行されるため、ECUの負担が軽減されます。 3相ベースのコイル設計により、直線性の最適化が簡素化されています。 入力と出力間のデカップリングにより、これまでにないEMC性能を実現。また、エアギャップに関連する入力信号強度とは無関係に、安定した出力振幅を保証します。
