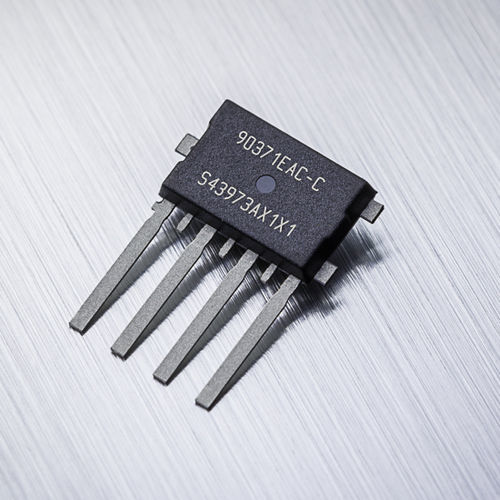

リニア位置センサ MLX90371
ロータリー非機械的結合磁気

リニア位置センサ
リニア位置センサ
リニア位置センサ
お気に入りに追加する
商品比較に追加する


特徴

タイプ
リニア, ロータリー
接触 / 非接触
非機械的結合
技術
磁気
出力シグナル
アナログ
その他の特徴
アブソリュート
周囲温度

最大: 160 °C
(320 °F)

最少: -40 °C
(-40 °F)

詳細

MLX90371 は、IC に印加される磁束密度の 3 成分に感度を持つモノリシックセンサです。このため、MLX90371 は正しい磁気回路を使用することで、その近傍を移動する磁石の絶対位置をデコードすることができます。 主な特長 5mTまでの浮遊磁界に対する堅牢性 ISO26262 ASIL-B セイフティ・エレメント・アウト・オブ・コンテキスト (SEooC) SMP-4パッケージのPCBレスデュアルダイソリューション 製品概要 MLX90371 は、第 3 世代の Triaxis® ポジションセンサー IC です。このモノリシックデバイスは、表面に磁気集束素子(IMC)を内蔵しているため、非接触で印加磁界の3つの空間成分(Bx、By、Bz)を検出し、回転運動と直線運動を判定することができます。 三軸 - Melexis Triaxis®テクノロジーの詳細はこちら。 MLX90371は、Triaxis®センサーICで初めて、回転およびリニアモーションセンシング用の迷走磁界イミュニティモードを提供することで差別化を図っています。このモードは、他の磁石や電流を流す導体からの望ましくない磁界がシステムに与える影響を排除または大幅に低減します。回転運動では、4極磁石で180度の範囲が得られ、直線運動では2極磁石で25mm以上の範囲が得られます。 MLX90371は、従来のTriaxis®と後方互換性があるため、360度の回転測定が可能な従来の2極磁石を使用したり、25mm以上のリニアモーションを同じ装置で使用したりすることができますが、浮遊磁場に対する耐性はありません。 MLX90371は、ASIL-B SEooC(Safety Element out of Context - ISO 26262)コンポーネントとして提供されます。

---

カタログ

この商品のカタログはありません。

Melexisの全カタログを見る
