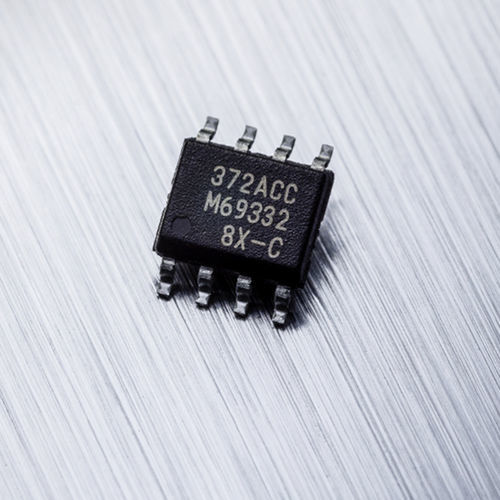

リニア位置センサ MLX90372

ロータリー非機械的結合磁気

MLX90372 は、モノリシック磁気位置プロセッサ IC です。Triaxis®ホール磁気フロントエンド、アナログ-デジタル信号コンディショナ、高度な信号処理用DSP、および出力段ドライバで構成されています。 主な特長 5mTまでの浮遊磁界に対する堅牢性 ISO26262 ASIL-C セイフティ・エレメント・アウト・オブ・コンテキスト (SEooC) 製品概要 MLX90372 は、第 3 世代の Triaxis® ポジションセンサー IC です。このモノリシックデバイスは、表面に磁気集束素子（IMC）を内蔵しているため、非接触で印加磁界の3つの空間成分（Bx、By、Bz）を検出し、回転運動と直線運動を判定することができます。 三軸 - Melexis Triaxis®テクノロジーの詳細はこちら。 MLX90372は、Triaxis®センサーで初めて、回転およびリニアモーションセンシング用の迷走磁界イミュニティモードを搭載しています。このモードは、他の磁石や電流を流す導体からの望ましくない磁界がシステムに与える影響を排除または大幅に低減します。回転運動では、4極磁石で180度の範囲が得られ、直線運動では2極磁石で25mm以上の範囲が得られます。 MLX90372は、従来のTriaxis®と後方互換性があり、360度の回転測定が可能な従来の2極磁石を使用したり、25mm以上のリニアモーションを同じ装置で使用したりすることができますが、浮遊磁場に対する耐性はありません。 MLX90372は、ASIL-C SEooC（Safety Element out of Context - ISO 26262）コンポーネントとして提供されます。
