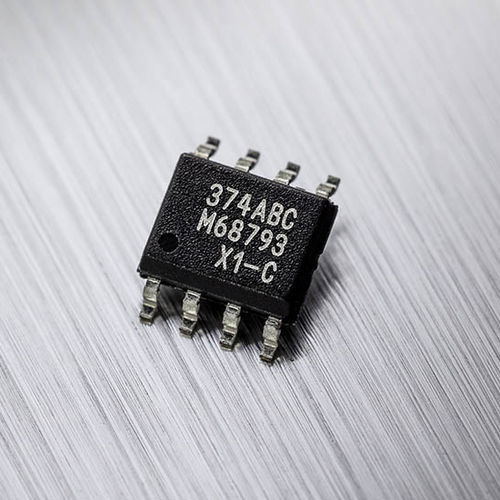

リニア位置センサ MLX90374
ロータリー非機械的結合磁気

リニア位置センサ
リニア位置センサ
リニア位置センサ
お気に入りに追加する
商品比較に追加する


特徴

タイプ
リニア, ロータリー
接触 / 非接触
非機械的結合
技術
磁気, PWM
その他の特徴
冗長, 設定可能
供給電圧

最大: 18 V

最少: 4.5 V

周囲温度

最大: 160 °C
(320 °F)

最少: -40 °C
(-40 °F)

詳細

MLX90374 は、第 3 世代の Triaxis® ポジションセンサ IC です。Triaxis® テクノロジーにより、MLX90374 は磁石の回転または直線運動を測定することができます。デュアルPWM出力またはSENT出力により、MLX90374は冗長伝送が可能です。 続きを読む 主な特長 5mT までの浮遊磁界に対する堅牢性 ISO26262 ASIL-C セイフティ・エレメント・アウト・オブ・コンテキスト (SEooC) 構成可能な2つの出力ドライバを備えたシングルダイ 製品概要 MLX90374 は、第 3 世代の Triaxis® 位置センサ IC です。このモノリシック・デバイスは、表面に磁気集束素子(IMC)を内蔵しているため、非接触で印加磁界の 3 つの空間成分(Bx、By、Bz)を検出し、回転または直線の動きを判断することができます。 MLX90374 は、Triaxis® センサとして初めて、回転および直線の動きを検知するための迷走磁界イミュ ーエンモード(Stray Field immune mode)を搭載しています。このモードは、他の磁石や電流を流す導体からの望ましくない磁界がシステムに与える影響を排除または大幅に低減します。回転運動では、4極磁石で180度の範囲が得られ、直線運動では2極磁石で25mm以上の範囲が得られます。 三軸 - Melexis Triaxis®テクノロジーについて詳しく知る。 MLX90374は前世代のTriaxis®との下位互換性があり、従来の360度回転測定機能を備えた2極磁石を使用したり、同じ装置で25mmを超えるリニアモーションを使用したりできます。 MLX90374は、ASIL-C SEooC(Safety Element out of Context - ISO 26262)コンポーネントとして提供されます。

---

カタログ

この商品のカタログはありません。

Melexisの全カタログを見る

Melexisのその他の関連商品

Magnetic position sensor ICs
