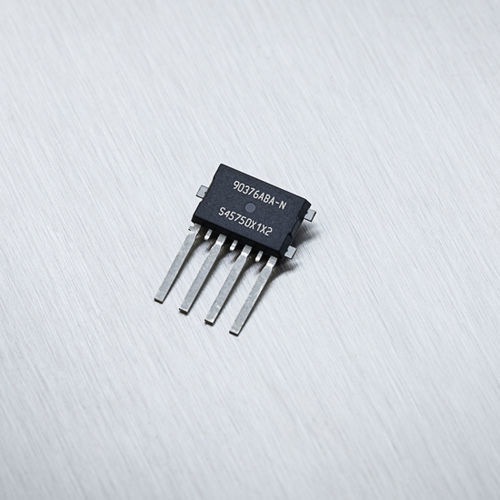

ロータリー位置センサ MLX90376

リニア非接触式磁気

MLX90376 は、車載用 360°回転磁気位置センサ IC で、浮遊磁界耐性に優れています。デュアルスタックダイのPCBレスバージョンを提供し、ASIL Dまでのシステムインテグレーションをサポートします。 主な特長 4種類の出力モードをサポート（バージョンによる） プログラム可能な線形伝達特性 ISO 11452-8に準拠した最大5 mT (4 kA/m)までの迷走磁界に対する堅牢性最大360°までの迷走磁界の影響を受けない角度センシング 製品概要 MLX90376 は、モノリシック磁気位置センサ IC です。Triaxis®ホール磁気フロントエンド、アナログ-デジタル信号コンディショナ、高度な信号処理用DSP、および出力段ドライバで構成されています。 SMP-4（VD）、シングルモールドPCBレスソリューションのデュアルスタックダイ MLX90376は、ICに印加される磁束密度の3成分（Bx、By、Bz）に敏感です。これにより、正しい磁気回路を備えた MLX90376 は、あらゆる移動磁石の絶対位置（例えば、0～360 度の回転位置または直線変位）をデコードできます。これにより、車載および産業用アプリケーションで頻繁に必要とされる非接触位置センサの設計が可能になります。 MLX90376 は、4 つの出力モードを備えています。まず、セキュア・センサ・フォーマットに従ってエンコードされた（高速）SENTおよびSPCフレームをサポートしています。この出力は、エラーコードとユーザー定義値を提供する拡張シリアルメッセージを提供します。 プログラミングにより、MLX90376 は、PWM（パルス幅変調）またはアナログのレシオメトリック出力を出力するように設定することもできます。 MLX90376 は、シングルモールドパッケージ（SMP）のデュアルスタックダイバージョンを導入しており、PCB のないソリューションです。
