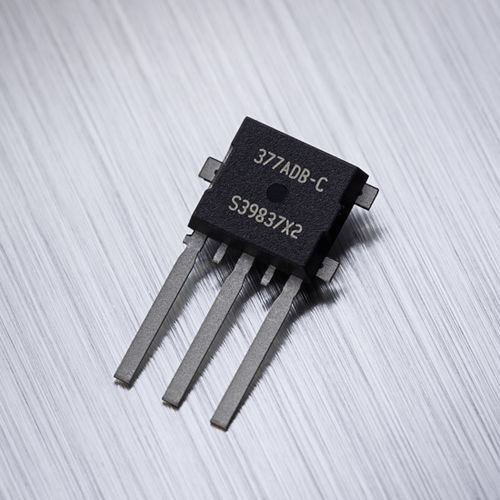

ロータリー位置センサ MLX90377

リニア非接触式磁気

MLX90377 は、高性能車載アプリケーション向けに開発されたフレキシブルな磁気位置センサ IC です。磁石から3軸（すなわちX、Y、Z）を検知し、回転または直線運動を測定します。 主な特長 4種類の出力モードをサポート（バージョンによる） プログラム可能なリニア転送特性 5mTまでの浮遊磁場に対する堅牢性 製品概要 MLX90377 は、モノリシック磁気位置センサ IC です。Triaxis®ホール磁気フロントエンド、アナログ/デジタル信号コンディショナ、高度な信号処理用DSP、および出力段ドライバで構成されています。 MLX90377は、ICに印加される磁束密度の3成分（Bx、By、Bz）に感度を持ちます。これにより、正しい磁気回路を持つ MLX90377 は、あらゆる可動磁石の絶対位置（0～360 度の回転位置や直線変位など）をデコードすることができます。これにより、車載および産業用アプリケーションで頻繁に必要とされる非接触位置センサの設計が可能になります。 MLX90377 は、4 つの出力モードを備えています。まず、セキュア・センサ・フォーマットに従ってエンコードされた（高速）SENTフレームをサポートしています。この出力は、エラーコードとユーザ定義値を提供する拡張シリアルメッセージを提供します。プログラミングにより、MLX90377 は、ショート PWM（SPC）、PWM（パルス幅変調）信号、またはアナログのレシオメトリック信号を出力するように設定することもできます。 ASIL対応 - Melexis MLX90377は、特に要求の厳しい車載アプリケーション向けに設計されており、新しい機能を備えています：
